Etant une de nos plus passionnantes créations à ce jour, l’ExpressCage MB324SP-B est un boîtier hautement convivial fait pour toute personne qui nécessite une densité de stockage abordable. Monte jusqu'à 4 x 2,5" HDD/SSD SATA/SAS (5mm à 12,5mm) en une seule baie 5.25" avec la capacité de remplacement à chaud (hot swap) pour le remplacement du disque facile et le canal unique SAS (hôte SAS requis). L'installation du disque sans outil permet d'installer vos disques de la plus simple des manières et les trous de vis optionnels sont prévus pour une protection supplémentaire et une stabilité ajoutée. Avec un ventilateur de refroidissement de 40mm placé stratégiquement derrière l'unité et une ventilation globale, vos disques vont rester plus froids que l'Arctique. Un bouton de vitesse du ventilateur réglable vous permet de choisir entre les réglages HAUT, BAS ou AUTO (Smart Cooling) de sorte que vous puissiez le configurer en fonction de vos préférences. Les professionnels de l’informatique et les constructeurs de systèmes aimeront les économies d'espace, l’installation sans outil et le remplacement à chaud fournis par l’ExpressCage MB324SP-B.

Utilise la Baie Standard 5,25’’

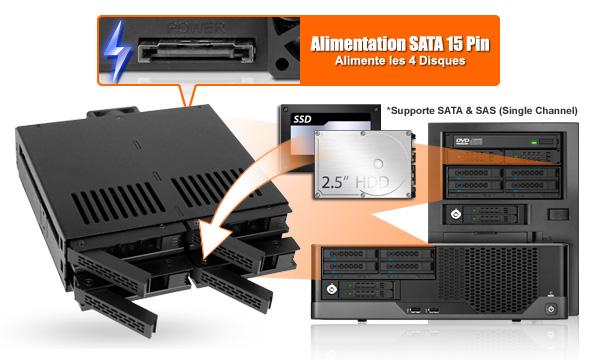

Photo de présentation du mb324sp-b et zoom sur son alimentation sata 4pin
Notre série ExpressCage est le dernier ajout à notre gamme de produits ICY DOCK et est destinée aux constructeurs de systèmes et aux utilisateurs qui exigent beaucoup plus de leur baie 5.25". Le MB324SP-B utilise la baie standard 5.25’’ et convertit en 4 x 2,5" baies échangeables à chaud avec la prise en charge de HDD/SSD 2,5’’ SATA et SAS entre 5 mm et 12,5mm de hauteur. Notre boîtier polyvalent prend en charge le SATA III 6Gb/s et le SAS single channel (nécessite une carte de contrôleur SAS). Extrêmement efficace, l’ExpressCage MB324SP-B peut alimenter les 4 disques avec un seul connecteur d'alimentation SATA 15 broches qui peut libérer de l’enchevêtrement des câbles et simplifier votre système. En outre, notre fonction Active Power maintient votre boîtier hors tension jusqu'à ce qu'un disque soit inséré en minimisant la consommation d'énergie.

Caractéristiques sur Caractéristiques


photo des différents modes du ventilateur intégré dans le mb324sp-b (vitesse haute / basse / ventilation intelligente)
Grâce à une planification et à une conception minutieuse, nous avons intégré les caractéristiques les plus recherchées dans notre ExpressCage MB324SP-B. Un ventilateur de 40mm situé au centre-arrière de l'enceinte garde vos disques refroidis par une ventilation sur les quatre disques et une dissipation de la chaleur par les évents d'air autour de l’unité. Contrôlez la quantité de flux d'air avec notre contrôle de la vitesse du ventilateur inclus qui peut être réglé avec une broche de cavalier simple. Réglez le ventilateur sur HIGH pour débit d'air maximal, LOW pour un faible débit, ou AUTO pour un refroidissement intelligent (détermine la température du disque et modifie le régime du ventilateur en conséquence pour garder vos disques frais).
photo du connecteur 2pin & 3 pin compatible avec la plupart des ventilateurs 40mm du mb324sp-b
Si l’emplacement du ventilateur d’origine n’est pas votre choix préféré, nous l’avons rendu adaptable avec n’importe quel ventilateur de 40mm standard avec 2 ou 3 broches. Choisissez votre ventilateur de rechange préféré et installez le dans notre ExpressCage MB324SP-B sans aucun effort. Les ventilateurs de rechange avec de longs câbles supplémentaires peuvent être facilement adaptables avec notre système intégré de gestion de câble - Enroulez les câbles jusqu'à les garder propre et bien rangés.
photo de la LED d'activité du MB324SP-B
En outre, chaque baie a son propre témoin pour vous informer de toute activité du disque dur. Ces LED bleues rendent plus facile la détection lorsque les disques sont utilisés sans vous fatiguer les yeux. Le support de verrouillage pour les deux connecteurs SATA 7 broches et 15 broches sécurise votre connexion afin qu'ils ne puissent jamais bougés. (Nécessite un câble qui supporte la fonction loquet de verrouillage).

Conception ExpressTray Innovante


photo du système de sécurité EZ-Secure du mb324sp-b
La magie de notre ExpressTray simplifie le processus d'installation du disque, ainsi il ne requiert aucun outil pour retirer et installer les disques durs ou SSD. Fixez un disque en quelques secondes à l'ExpressTray et retirez-le tout aussi facilement – le processus est facile ! Il suffit de placer l'extrémité avant du disque (le côté sans les connecteurs) vers le bas dans le système dans la direction des vis et s’assurer qu’il est affleurant au niveau de la base du tiroir. Ensuite, poussez l'extrémité arrière (le côté avec les connecteurs) vers le bas sur le disque et s’assurer qu'il n'y a pas d'espace entre le disque et le tiroir. Pour retirer le disque, il vous suffit d'inverser le processus. Tirer sur la patte arrière du plateau pour libérer le disque, puis retirez le disque. Notre système de verrouillage renforcé situé sur l’ExpressTray est extrêmement durable de sorte que vous n’aurez pas de problème avec.

photo des trous de vis du mb324sp-b
Des trous de vis supplémentaires sont disponibles sous le tiroir au cas où vous souhaiteriez une stabilité supplémentaire du disque. Des fentes ventilées à l'avant et en dessous du tiroir permettent de garder un débit d'air extrêmement efficace pour garder vos disques frais.

Plateau de disque


miniature du ExpressTray MB324TP-B
logo breveté aux USA

Principales caractéristiques


• Prend en charge jusqu'à 4 HDD/SSD 2,5" SATA / SAS en une seule baie 5.25"
• Prise en charge SATA 6Gbps ou SAS 3.0 12Gbps (monocanal)
• Baies échangeables à chaud pour une installation rapide du disque
• Accepte les disques durs 2.5" des hauteurs avec 7mm, 9mm et 12.5mm
• Active Power Technology (APT) – S’allume uniquement si un disque dur est installé dans la baie
• Système ExpressTray amovible pour une utilisation simple et sans outil, comparable aux conception sans plateau
• Bas en option monté de trous de vis pour une meilleure stabilité
• Indicateur LED bleue fournie pour chaque baie
• Ventilateur de 40mm remplaçable pour un refroidissement efficace des disques
• 2 broches et 3 connecteurs pour supporter de nombreux ventilateurs de rechange
• 15pin SATA de puissance alimentent les quatre disques
• Verrouillage pour les deux connecteurs SATA à 7 broches et l'adaptateur 15 broches
• Contrôle de la vitesse du ventilateur avec paramètres HAUT, BAS, et AUTO (refroidissement intelligent)
• Boîtier métallique avec tiroir en ABS robuste et loquet de porte
• Conçu pour les professionnels de l’informatique et les constructeurs de système, cherchant un gain
de place et une utilisation Hot-Swap et pour les HDD/SSD 2,5.

Où acheter

logo amazon logo alternate logo cdiscount logo ldlc logo fnac

Vidéo



logo garantie 3 ans
Garantie 3 Ans
ICY DOCK ExpressCage MB324SP-B 4 x 2.5" SATA 6Gbps/SAS pour HDD/SSD Rack Amovible dans 1 baie 5.25" (Installation sans outil)
Produit :
Boitier pour 4 HDD/ SSD SAS/SATA 2.5" dans une baie de 2.5"
Modèle :
MB324SP-B
Couleur :
Noir
Taille de disque :
SSD/HDD 2.5"
Type de disque compatbible :
SATA / un cannal SAS (Hôte SAS host requis)
Nombre de disque :
4
Hauteur maximale de disque :
12.5mm
Baie de disque :
1 baie de disque demi-hauteur 5.25"
Interface hôte :
4 SATA 7pin
Alimentation :
1 connecteur d'alimentation 15 pin SATA
Taux de transfert :
SATA 3.0 jusqu'à 6Gbps / SAS 3.0 jusqu'à 12Gbps
Capacité de support de disque HDD :
Sans limite
Refroidissement :
1 ventilateur de 40mm
Fonction RAID:
N/A
Structure / Matériel :
Métal avec plastique partielle
Supporte Hot-Swap :
Oui
Sécuirité de disque :
N/A
Dimension (L x W x H) :
140.5 x 145.8 x 41.3mm
Poids Net du produit :
440g
Poids brut du paquet:
516g
Indicateur LED de status RAID :
N/A
Indicateur LED d'activité de disque :
disque en activité: vert fixe; Accès HDD: vert clignotant
Contenue du paquet :
1 - Appareil, 1 - mode d'emploi, 18 - vis
Taux d'insertion du connecteur SATA :
10,000
Humidité :
5%~65% RH
Température de fonctionnement :
0°C to 60°C (32°F to 140°F)
Température de stockage :
-35°C to 70°C (-31°F to 158°F)
Comformité :
CE, RoHS, REACH
Garantie :
3 ans
Documents




ICY Concepts

Le rack amovible 2.5” hot-swap pour HDD/SSD sans outils le plus fiable pour les constructeurs


Tout système nécessite un stockage de données, que ce soit avec une petite mémoire flash pour stocker un firmware, un disque dur de 8To pour stocker vos collections de films ou bien avec plusieurs disques SAS en daisy-chain pour une configuration de serveurs de fichiers. Les exigences de stockage de données varient en fonction de l'application et du système. L‘ExpressCage est spécifiquement conçu pour les applications qui nécessitent le remplacement à chaud des disques durs/SSD (hot-swap) sur une base quotidienne. La conception unique de l’ExpressTray vous permet d'installer facilement le disque dur sur le tiroir sans utiliser d'outils. Il suffit de glisser l’ExpressTray dans l’ExpressCage et tout est prêt ! L’ExpressCage supporte différentes hauteurs de disques durs de 7mm à 12.5mm avec ses coussinets internes et ses vis intégrées qui vous donnent à la fois la commodité et la fiabilité. L’ExpressCage est recommandée pour les systèmes de sauvegarde de données, le clonage de HDD / SSD, les systèmes de surveillance / DVR, les postes de travail médias et des systèmes cinéma maison.





Avis des utilisateurs
"I like the new express cages. the speed and convenience of drive swaps. As a tech in the Digital video world I constantly look for was to save time when a drive needs to be pulled and saved for review. These cages not only look like they are the fastest way to swap drives but also look to very durable."

- JASON R.



Tests du produit
Por Razorman

"Por unos 60 euros tenemos un dispositivo para la conexion de 4 unidades SSD en caliente, con una buena calidad de materiales y presentacion."

http://www.razorman.net/
Por Elchapuzasinformatico

"Dando aún más posibilidades y ayudando a convertir sin demasiado problema un PC convencional en un completo NAS."

http://elchapuzasinformatico.com/
Zeden.net

"L'ExpressCage MB324SP-B d'Icy Dock nous a vraiment convaincu sur toute la ligne."

http://www.zeden.net/
GabakTech (en Espagnol)

Publié le 20 Juillet 2015




https://youtu.be/H-8b63COk1I

Real HardTechx

"Distinguimos al ICY DOCK ExpressCage MB324SP-B con nuestro premio RealHardTechX Gold Award y lo recomendamos a todos nuestros lectores.";

http://www.realhardtechx.com/



ICY Tips & Solutions pour l'industrie
Mai 2015

Optimisez votre baie de périphérique externe 5.25’’ avec le boîtier ExpressCage d’ICY DOCK pour SSD / HDD



Où acheter
Foire aux Questions

Q: Les vis de fixation de l'appareil semblent être trop courtes pour fixer l'appareil sur mon système, que dois-je faire ?

R: Pour les boîtiers d'ordinateur qui ont une tôle épaisse, les vis de montage fournies (M3*2,5L) peuvent ne pas fixer complètement l'appareil. Veuillez utiliser des vis plus longues (M3*4L) pour fixer l'appareil ou contactez-nous à contact@icydock.frpour les vis de remplacement.

Q:  Puis-je remplacer le ventilateur de refroidissement fixé à l'appareil ? Est-ce que cela annulera la garantie ?

R:Le ventilateur de refroidissement que nous avons utilisé a fait l'objet de tests approfondis avec le boîtier d'entraînement pour s'assurer qu'il fonctionne correctement et qu'il supporte le contrôle de la vitesse du ventilateur (pour certains modèles). Par conséquent, nous suggérons à nos clients de conserver le ventilateur d'origine pour obtenir de meilleur résultat. Cependant, nous comprenons que le ventilateur d'origine peut ne pas convenir à toutes les applications, c'est pourquoi nous avons choisi d'honorer la garantie lorsque le ventilateur d'une tierce partie est utilisé. Cependant, la garantie peut être annulée si le ventilateur d'une tierce partie cause des dommages électriques à l'appareil.


Q:  Quelles spécifications dois-je vérifier avant d'acheter le ventilateur de refroidissement d'une tierce partie ?

R:Les informations suivantes constituent les spécifications requises pour les ventilateurs et les modèles de ventilateurs compatibles avec le MB324SP-B



Dimension du ventilateur (LxLxH) 40 x 40 x 10mm 40 x 40 x 20mm
Type de connecteur 3 Pin Wafer
Tension assignée(VDC) 12V DC
Courant assigné (A) < 0.12A (127mA)
Spécification des vis Phillips Flat Head - M3 x 15mm - Acier (avec ventilateur de stock) Phillips Flat Head - M3 x 25mm – Acier (non compris)



Modèles de ventilateurs compatibles



(sans test, utilisez-le à vos propres risques)



Noctua NF-A4x10 FLX NF-A4x20 FLX
Sunon MF40101VX-
1000U-A99
MF40101V1-
1000U-A99
MF40101V2-
1000U-A99
HA40101V4-
1000U-A99
EE40101S1-
1000U-999
EE40101S2-
-999
EF40101BX-
1000U-A99
EF40101B1-
1000U-A99
EF40101B2-
1000U-A99
EE40201SX-
1000U-999
EE40201S1-
1000U-999
EE40201S2-
1000U-999
EE40201S3-
1000U-999
EF40201BX-
000U-A99
EF40201B1-
000U-A99
EF40201B2-
000U-A99
EF40201B3-
000U-A99
MF40201VX-
1000U-A99
MF40201V1-
1000U-A99
MF40201V2-
1000U-A99
MF40201V3-
1000U-A99
HA40201V4-
1000U-A99

Sanyo Denki 109P0412H901 109P0412M901 9GA0412P6F001 109P0412H601
109P0412F601 109P0412M601 9WP0412H6001
