EZConvert MB705M2P-B
Galerie d'images
U.2 / M.2 (SATA/PCIE NVMe) boîtiers / Kit
Nouveau !
Produits similaires:
MB705M2P-B M.2 TO U.2
Charte de comparaison des convertisseurs SSD ICYDOCK Charte des SSD NVMe PCIe M.2 compatibles logo Pourquoi EZConvert?
Bannière de présentation du MB705M2P-B

L'EZConvert MB705M2P-B d'ICY DOCK convertit un SSD PCIe M.2 NVMe en un SSD NVMe U.2 (SFF-8639) standard de 2,5 pouces, dans les dimensions et les emplacements de port exacts, sans utiliser d'outils ou de vis pour l'installation du disque. Le MB705M2P-B peut être installé partout où il accepte un disque NVMe U.2 de 2,5 pouces, comme un backplane U.2, un support de montage de 2,5 pouces ou des boîtiers amovibles/racks mobiles ICY DOCK U.2 NVMe. Le solide boîtier en aluminium du dissipateur thermique protège la délicate carte de circuit imprimé M.2 des chocs et des chutes, et fonctionne parfaitement avec le coussin thermique inclus pour une dissipation optimale de la chaleur afin de maintenir votre disque au frais, même en cas de sollicitation intense.

Conception Amovible

Démonstration échange à chaud du MB705M2P-B

Comme les SSD M.2 ne sont pas conçus pour être échangés fréquemment, leurs connecteurs sont très délicats, généralement conçus pour seulement 250 cycles d'insertion/retrait. Le EZConvert MB705M2P-B est équipé d'un connecteur U.2 durable, conçu pour 10 000 cycles d'insertion/retrait, qui vous permet d'ajouter, de retirer et de remplacer des disques sans user le connecteur interne.


Note: Le système hôte doit prendre en charge la fonction de connexion à chaud (hot-plug) NVMe afin que le système d'exploitation puisse détecter le disque échangé lorsque le système est sous tension. Si vous avez des difficultés à détecter votre SSD, veuillez vous référer à la FAQ.



Compatibilité parfaite

Comparaison de la taille d'un SSD U.2 avec le MB705M2P-B
EZConvert MB705M2P-B accepte tous les SSD M.2 PCIe NVMe (2230 / 2242 / 2260 / 2280) 30mm-80mm et lui donne exactement les mêmes dimensions, emplacements de ports et emplacements de trous de vis qu'un SSD NVMe U.2 9.5mm standard.

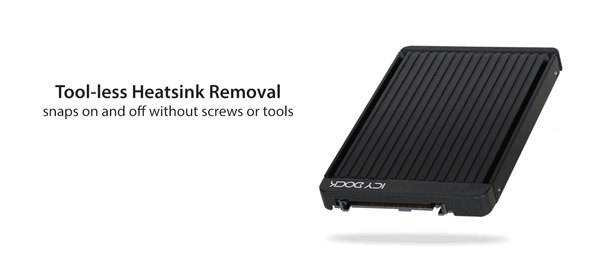

Illustration du démontage sans vis ni outil du MB705M2P-B
Le couvercle du dissipateur thermique en une seule pièce s'enclenche et se déclenche sans vis ni outils, révélant la baie du disque pour une installation, un retrait et un remplacement faciles en quelques secondes seulement.
Illustration du MB705M2P-B qui se règle en fonction des tailles de disque
L'armoire coulissante réglable du M.2 s'adapte à toutes les longueurs de disques SSD M.2 PCie NVMe standard, y compris 2230 (30mm), 2242 (42mm), 2260 (60mm), et 2280 (80mm). L’armoire se fixe dans le trou de la vis du SSD pour sécuriser le disque sans vis, vous évitant ainsi d'avoir à manipuler de minuscules vis faciles à perdre tout en protégeant votre disque des vibrations et des dommages dus aux mouvements.
Étapes d'installation d'un disque dans le MB705M2P-B
Zoom sur le MB705M2P-B qui s'adapte à tout disque 2.5 pouces U.2 NVMe standard
Comme le MB705M2P-B utilise le facteur de forme U.2 standardisé de 2,5", il peut être installé dans n'importe quelle backplane U.2, baie de remplacement à chaud, support de montage de 2,5", ou dans les boitiers/racks amovible U.2 NVMe d'ICY DOCK tels que notre multi-baie MB699VP-B ou baie unique MB601VK-B / MB601VK-1B

De multiples fonctionnalités


Zoom sur le dissipateur thermique en aluminium intégré
Le couvercle entièrement métallique à double fonction protège les SSD M.2 délicats contre les chocs et les chutes. Le couvercle en aluminium sert également de dissipateur thermique pour maintenir les disques NVMe à des températures sûres, même en présence de charges lourdes.

Zoom sur les coussins thermiques inclus

L'autocollant de pâte thermique inclus peut être fixé sur la face inférieure du couvercle entièrement métallique pour augmenter la dissipation de la chaleur.

Zoom sur la plaque inférieure détachable
Pour des performances de refroidissement supplémentaires, l'évent inférieur peut être découpé pour laisser place à un dissipateur thermique M.2 ou à un flux d'air supplémentaire.
Comparaison de la vitesse SATA III avec la vitesse NVMe
Le MB705M2P-B prend en charge la spécification complète de la bande passante NVMe jusqu'à 32 Gbits/s, vous permettant de profiter pleinement des SSD M.2 NVMe les plus rapides disponibles.

Caractéristiques principales


*
Convertissez votre SSD M.2 NVMe en facteur de forme 2,5" U.2 NVMe avec une hauteur de 9,5 mm)
*
Dimensions, emplacements de ports et emplacements de trous de vis identiques à ceux d'un disque U.2 standard.
*
Accepte tous les disques durs SSD NVMe PCIe M.2 de 30mm à 80mm de longueur (2230 / 2242 / 2260 / 2280)
*
Permet la fonctionnalité de connexion à chaud (hot-plug) pour tous les SSD PCIe NVMe M.2.
*
Connecteur U.2 prêt à l'emploi 10 000 cycles d'insertion/extraction à chaud
*
Prise en charge de la spécification complète de la bande passante Nvme de 32 Gbps
*
Montage du disque M.2 à 100% sans outil et sans vis
*
Dissipateur thermique et couvercle en aluminium à double fonction pour une protection et une performance de refroidissement optimales
*
Le trou d'aération inférieur du boîtier peut s'ouvrir pour un débit d'air supplémentaire et un meilleur refroidissement.
*
Corps inférieur d'une seule pièce robuste en plastique ABS
*
Supporte les câbles U.2 (SFF-8639)
*
Convient pour n'importe quelle backplane U.2, support de montage 2.5 pouces ou boitier SSD NVMe U.2 ICY DOCK
*
S'insère dans n'importe quel backplane U.2, baie de remplacement à chaud ou support de montage de 2,5 pouces
*
Garantie de 3 ans à la pointe de l'industrie avec un service clientèle exceptionnel
logo garantie 3 ans
3 ans de Garantie
Nom du Produit:
Adaptateur et Convertisseur de SSD NVMe M.2 vers SSD NVMe U.2 de 2,5 ”
Modèle :
MB705M2P-B
Couleur :
Noir
Taille de disque adapté:
1 x M / B + SSD M key M.2 PCIe NVMe 2230/2242/2260/2280
Type de disque compatible :
NVMe M.2
Nombre de M.2:
1
Interface hôte :
1 x SFF-8639
Taux de transfert :
Jusqu’à 32Gbps
Capacité du support HDD :
Sans limite
Structure / Matériau :
Métal & Plastique ABS
Hot-Swap supporté :
Oui
Dimensions (W x H x D) :
70.0 x 9.5 x 101.0mm
Poids Net du Produit :
67g
Poids brut du colis :
99.5g
Contenu du colis :
Appareil, Manuel d’utilisation, coussins thermiques
Taux d’insertion du connecteur SATA :
10,000
Humidité :
5%~65% RH
Température de fonctionnement :
0°C à 60°C (32°F à 140°F)
Température de stockage :
-35°C à 70°C (-31°F à 158°F)
Conformité :
CE, RoHS, REACH
Garantie:
3 ans
Documents

fiche descriptive mb705m2p-b mode d'emploi mb705m2p-b





Revues du produit

Par: ServeTheHome - William Harmon

Posté le : 5 Juillet 2019




"Most users will simply buy the U.2 SSD that they need. There are some cases though, where someone may want to adapt a M.2 SSD into a U.2 form factor. For those, the Icy Dock EZConvert MB705M2P-B has you covered. The EZConvert MB705M2P-B is a 2.5″ U.2 9.5mm case that converts the form factor of common M.2 NVMe SSDs.......https://www.servethehome.com/icy-dock-ezconvert-mb705m2p-b-review-m-2-to-u-2-nvme-ssd-adapter/

Par: NICOLAS D.

Posté le : 09 AOÛT 2019




"Fidèle à la nomenclature pas franchement explicite de la gamme, cet adaptateur tout droit sorti de la poche d'Icy Dock permet de glisser du M.2 dans un format initialement prévu pour du U.2 (aussi appelé SFF-8639, un facteur de forme 2,5" pour les SSD en vogue dans le domaine pro, supportant le NVMe @ 32 Gb/s)........Lire l'article en entier









Liens d'achat
Foire aux questions
Q: Pouvez-vous recommander une carte additionnelle qui fonctionne avec le MB705M2P-B ?

A: Les cartes additionnelles suivantes sont compatibles avec le MB705M2P-B



HighPoint SSD7120
Supermicro AOC-SLG3-4E4R AOC-SLG3-2E4R
(2 PORTS)

Broadcom(HBA) *9405W-16i *9400-16i

*9400-8i
(2 Ports)

*9400-8i8e
(2 Ports)

Broadcom(MegaRAID) AOC-SLG3-4E4R AOC-SLG3-2E4R
(2 PORTS)

*9440-8i
(2 Ports)

*9480-8i8e
(2 Ports)



*Un câble compatible U.2 est nécessaire pour les cartes trimodes Broadcom/Intel. Veuillez vous référer à la FAQ Tri-Mode.


Nous sommes actuellement en train de faire certifier notre boîtier NVMe par les principaux fabricants de cartes d'extension. Nous ajouterons à la liste les cartes d'extension compatibles. Si vous souhaitez recevoir une mise à jour de la liste de compatibilité, veuillez nous contacter à l'adresse suivante tech@icydock.com pour plus de détails.


Q: J'utilise des cartes Intel/Broadcom Tri-Mode HBA et RAID avec le MB705M2P-B, mais les disques n'apparaissent pas dans mon système.
R: Le problème est dû au fait que les fabricants de cartes RAID utilisent un brochage différent pour les cartes tri-mode que celui généralement utilisé pour les connexions U.2. Lorsque les cartes trimode sont utilisées avec des disques NVMe M.2, un câble d'activation U.2 doit être utilisé pour la carte trimode afin de détecter le disque M.2, ce qui rétablit le brochage aux spécifications standard U.2. Pour plus d'informations, veuillez Cliquer ici.

Q: Mon disque NVMe n'a pas été détecté après l'insertion dans l'appareil alors qu'il était sous tension, que puis-je faire ?


R: Pour les systèmes qui prennent en charge la fonction de connexion à chaud, lorsque votre système est sous tension, chaque cycle d'insertion et de retrait d'un disque nécessitera un rafraîchissement manuel du système d'exploitation afin que le système reconnaisse le disque dur. Si vous ne pouvez toujours pas détecter le disque après avoir effectué le rafraîchissement manuel, veuillez nous contacter à l'adresse contact@icydock.fr pour obtenir de l'aide.



Windows 10 / Windows 8 - Dans la zone de recherche de la barre des tâches, tapez Gestionnaire de périphériques, puis sélectionnez dans le menu, cliquez avec le bouton droit de la souris sur le lecteur de disque, puis sélectionnez Rechercher les modifications sur le matériel.



Windows 7 - Cliquez avec le bouton droit sur l'icône de l'ordinateur sur le bureau et sélectionnez Propriétés, cliquez sur Gestionnaire de périphériques, cliquez avec le bouton droit sur le lecteur de disque et sélectionnez Analyser pour trouver des modifications matérielles.





Image result for disk drive scan for hardware changes




Q: J'utilise des cartes Intel/Broadcom Tri-Mode HBA et RAID avec le MB705M2P-B mais les disques n'apparaissent pas dans mon système.


R: Le problème est dû au fait que les fabricants de cartes RAID utilisent un brochage différent pour les cartes Tri-Mode que celui généralement utilisé pour les connexions U.2. Lorsque les cartes Tri-Mode sont utilisées avec des disques NVMe U.2, un câble U.2 doit être utilisé pour la carte Tri-Mode afin de détecter le disque U.2, ce qui rétablit le brochage aux spécifications U.2 standard. Pour plus d'informations, veuillez cliquer ici.
