ToughArmor MB720M2K-B
Galerie d'images
U.2 / M.2 (SATA/PCIE NVMe) boîtiers / Kit

Note : Il existe un problème connu de compatibilité avec la connexion Oculink. Veuillez vous référer à la FAQ.

Produits similaires:
mb994sp-4s mb994sp-4sb-1 mb994sk-b mb607sp-b

POURQUOI ToughArmor? TOUGHARMOR LINEUP ACCESSORIES
Charte de Compatibilité
SSD NVMe M.2

Bannière du MB720M2K-B


Présentation du ToughArmor MB720M2K-B, le premier boîtier amovible SSD NVMe M.2 renforcé quadri-disque au monde. Les SSD NVMe M.2 n'ont plus besoin d'être installés sur une carte mère ou une carte riser avec une petite vis et peuvent maintenant être installés et accessibles depuis l'avant de votre ordinateur sans aucun outil. Le ToughArmor MB720M2K-B est conçu pour une installation de disque M.2 sans outil, en instance de brevet, qui soulagera la douleur que beaucoup d'utilisateurs ressentent lors de l'installation de disques M.2 et offrira une maintenance facile des disques et une mise à niveau du système.



Le ToughArmor MB720M2K-B supporte jusqu'à 4x SSD PCIe NVMe M.2 avec une vitesse de transfert PCIe x4 ultra rapide jusqu'à 32Go/s par canal via MiniSAS HD (SFF-8643). Il prend également en charge toutes les longueurs de disques M.2 standard de 30 mm à 110 mm (2230, 2242, 2260, 2280, 22110). En outre, tout en travaillant ensemble avec un certain nombre de trous de ventilation autour du boîtier, chaque plateau de disque est équipé d'un dissipateur thermique en aluminium à haute efficacité pour garantir que tous les disques SSD NVMe M.2 restent à des températures optimales même lorsqu'il est à pleine charge. En fin de compte, vos disques seront bien protégés dans cette enceinte métallique et une serrure à clé à barillet empêchera tout accès physique non autorisé.



Premier rack amovible SSD Quadri-disque NVMe M.2 au monde



MB720M2K-B Amovible


Un disque M.2 typique est installé sur une carte mère ou une carte riser et fixé par une minuscule vis, et l'installation ou le retrait physique du disque peut être un processus très long et fastidieux. Toutefois, avec le ToughArmor MB720M2K-B d'ICY DOCK, les disques M.2 sont placés à l'avant d'un boîtier d'ordinateur et l'installation et la suppression des disques SSD NVMe M.2 sont plus simples et plus efficaces.




Démonstration



Démonstration de l'installation facile du MB720M2K-B



Les disques SSD PCIe NVMe M.2 sont le plus souvent insérés à un angle de 45 degrés puis vissés sur la carte mère. Avec le ToughArmor MB720M2K-B, l'utilisateur peut simplement placer le disque SSD M.2 dans le tiroir à disque, régler le casier à disque à la bonne longueur pour chaque type de disque M.2, et pousser le disque vers le bas pour le verrouiller en place. L'ensemble du processus ne prendra que moins de cinq secondes à l'utilisateur, ce qui lui évitera d'avoir à manipuler de minuscules vis faciles à perdre, tout en apportant une méthode plus efficace et innovante pour installer les disque M.2.



Prise en charge de toutes les longueurs de disque



Démonstration de l'installation facile du MB720M2K-B


Cette glissière de casier M.2 réglable innovante s'adapte à toutes les longueurs de disques SSD M.2 PCIe NVMe standard, notamment 2230 (30 mm), 2242 (42 mm), 2260 (60 mm) et 22110 (110 mm), ce qui rend ce plateau universel pour toutes les longueurs de disques et rend le disque M.2 extra-long 22110 (110 mm) résistant à l'avenir.


ssd compatibles avec le MB720M2K-B


Technologie de mise à la terre EMI



Mise à la terre EMI du MB720M2K-B


Il est très important de mettre votre M.2 à la terre par le biais de nombreux échanges, afin de garantir la sécurité de vos données et de votre disque. Sans mise à la terre, lors d'un échange de disque, il y a une forte possibilité de chocs statiques, pouvant endommager les données sur le disque. Grâce à notre conception innovante d'installation des disques M.2, le casier M.2 réglable fait office de mise à la terre et, une fois que le casier M.2 s'enclenche dans le trou de vis SSD, le disque sera mis à la terre par le plateau et le boîtier du rack. La conception du connecteur de mise à la terre protège votre disque contre les surtensions électriques statiques, ce qui garantit la sécurité de vos données pendant l'échange du disque.



Performance Supérieure



4x miniSAS HD sur le MB720M2K-B


Pour utiliser pleinement les vitesses du SSD NVMe M.2, chaque disque utilise son propre connecteur miniSAS HD (SFF-8643), ce qui maximise le taux de transfert potentiel du SSD NVMe M.2 de 32 Go/s dans chaque disque, soit plus de 5 fois plus vite que la norme SATA précédente, ce qui en fait une solution idéale pour les applications gourmandes en données comme les serveurs en temps réel, les PC hautes performances, les machines de deep-learning et les stations de travail multimédia 4k/8k/3D.



La protection ToughArmor



MB720M2K-B Entièrement en métal


Le ToughArmor MB720M2K-B est capable de résister aux environnements les plus rudes, grâce à sa construction métallique robuste et résistante sur l'ensemble du dispositif. La conception entièrement métallique du ToughArmor MB720M2K-B est parfaite pour les appareils industriels qui peuvent nécessiter un indice d'inflammabilité, car le métal est déjà conforme aux exigences d'inflammabilité. En raison de la haute qualité de construction, il peut être utilisé dans divers systèmes d'entreprise, notamment : le déploiement militaire et le maintien de l'ordre, ainsi que les conditions de fabrication telles que les systèmes de contrôle et d'automatisation industrielle intégrés.

Un Refroidissement Maximal



Pads thermiques du MB720M2K-B


Les SSD NVMe M.2 sont connus pour leur problème de surchauffe, qui entraîne une dégradation des performances et un ralentissement de la vitesse de transfert. Nous comprenons ce problème et nous sommes venus entièrement équipés d'un dissipateur de chaleur en aluminium à haut rendement extra-large installé sur chaque plateau ToughArmor MB720M2K-B. De plus, chaque ToughArmor MB720M2K-B comprend une paire de coussins thermiques pour s'assurer que la chaleur excessive est bien dispersée dans tout le dissipateur.


cache disipateur de chaleur intégré dans le MB720M2K-B

Bouton on/off du ventilateur du MB720M2k-B


Grâce à deux ventilateurs de refroidissement à roulement à billes de 40 mm, la chaleur se disperse davantage par les trous de ventilation intelligemment placés. Chaque ventilateur a trois vitesses : haute, basse et arrêt. L'utilisateur peut sélectionner manuellement l'option de refroidissement appropriée pour maintenir le variateur à une température de fonctionnement optimale, même à pleine charge.



De multiples fonctionnalités



Démonstration des différents statuts LED possibles pour le MB720M2K-B


Un voyant d'état LED intégré dans le plateau vous indique que votre disque est sous tension et en cours d'utilisation. Pour économiser de l'énergie, la LED est éteinte lorsqu'aucun disque n'est installé.


Verrouillage du MB720M2K-B grâce à une serrure à clé


Pour une couche de sécurité physique supplémentaire, le verrou à clé inclus peut être utilisé pour protéger contre les accès indésirables et sécuriser les disques dans des environnements particulièrement difficiles, tels que les applications militaires et les PC embarqués.


Plugs ID du MB720M2K-B


N'oubliez jamais quels disques appartiennent à quelles baies. Grâce à nos étiquettes d'identification individuelles, vous saurez toujours à quelle baie appartient votre RAID ou quels disques contiennent certains fichiers. Débranchez-les et réorganisez-les librement pour mieux les adapter à vos configurations ou supprimez-les simplement pour un aspect simplifié.


Clips de verrouillage du MB720M2K-B


Le ToughArmor MB720M2K-B prend en charge les câbles d'alimentation SATA 15 pin avec des loquets de verrouillage, vous n'aurez donc jamais à vous soucier des câbles qui se déconnecteraient accidentellement de votre boîtier. Une fois que ces câbles sont connectés, ils se verrouillent et restent en place.

Caractéristiques principales


Convient pour 4x SSD NVMe M.2 de toutes les longueurs, 30mm (2230), 42mm (2242), 60mm (2260), 80mm (2280), and 110mm (22110).
Le casier de disque ajustable maintient en toute sécurité toutes les longueurs de disque
Installation du disque sans outil pour faciliter la maintenance du disque et la mise à niveau du système
S'installe dans n'importe quelle baie externe standard de 5,25 pouces
Utilise 4x miniSAS HD (SFF-8643) pour se connecter, hôte NVMe requis
Prend en charge la spécification complète de la bande passante NVMe de 32 Go/s par canal
Enceinte métallique robuste répondant aux exigences d'inflammabilité
Dissipateur thermique intégré extra-large à haut rendement et ventilation suffisante pour un excellent refroidissement passif
Serrure à clé à 2 segments pour une sécurité physique supplémentaire
Le verrou du plateau Eagle-hook maintient solidement le plateau à l'intérieur de l'enceinte
La mise à la terre EMI protège les disques durs contre les dommages électriques
Technologie Anti-Vibrations (AVT) réduit le bruit et protège contre les dommages environnementaux
Garantie 3 ans contre tout défaut
logo 3 ans de garantie
Garantie 3 ans
Numéro du modèle :
MB720M2K-B
Couleur :
Noir
Taille de disque supportée :
4 x SSD NVMe M.2 2230/2242/2260/2280/22110
Type de disque compatible :
NVMe M.2
Nombre de disques :
4
Baie de disque :
1 x Baie d'appareil externe 5.25"
Interface :
4 x miniSAS HD (SFF-8643)
Alimentation :
Connecteurs d'alimentation 2 x 15pin SATA
Taux de transfert :
Jusqu'à 32Go/s (En fonction de la vitesse du disque)
Capacité du support HDD :
Pas de limite
Refroidissement du disque (Actif) :
2 Ventilateurs de 40mm
Refroidissement du disque (passif) :
Dissipateur thermique en aluminium avec coussin thermique
Structure / Matériau :
Métal avec plastique partiel
Hot-Plug Supporté
Oui (L'hôte doit supporter la fonction connexion à chaud (hot-plug)
Sécurité du disque :
Serrure à clé à 2 segments
Dimensions (L x W x H) :
171 x 146 x 41.3mm
Poids net du produit :
1334g
Poids brut du produit :
1560g
Indication LED de l'activité du disque :
Alimentation du disque: vert fixe; accès HDD: vert clignotant
Contenu du colis :
Appareil, mode d'emploi, vis, coussins thermiques, clés
Taux d'insertion du connecteur M.2 :
5,000
Humidité :
5%~65% RH
Température de fonctionnement :
0°C à 60°C (32°F à 140°F)
Température de stockage :
-35°C à 70°C (-31°F à 158°F)
Compatibilité :
CE, RoHS, REACH
Garantie :
3 ans
Liens d'achat
logo amazon logo alternate

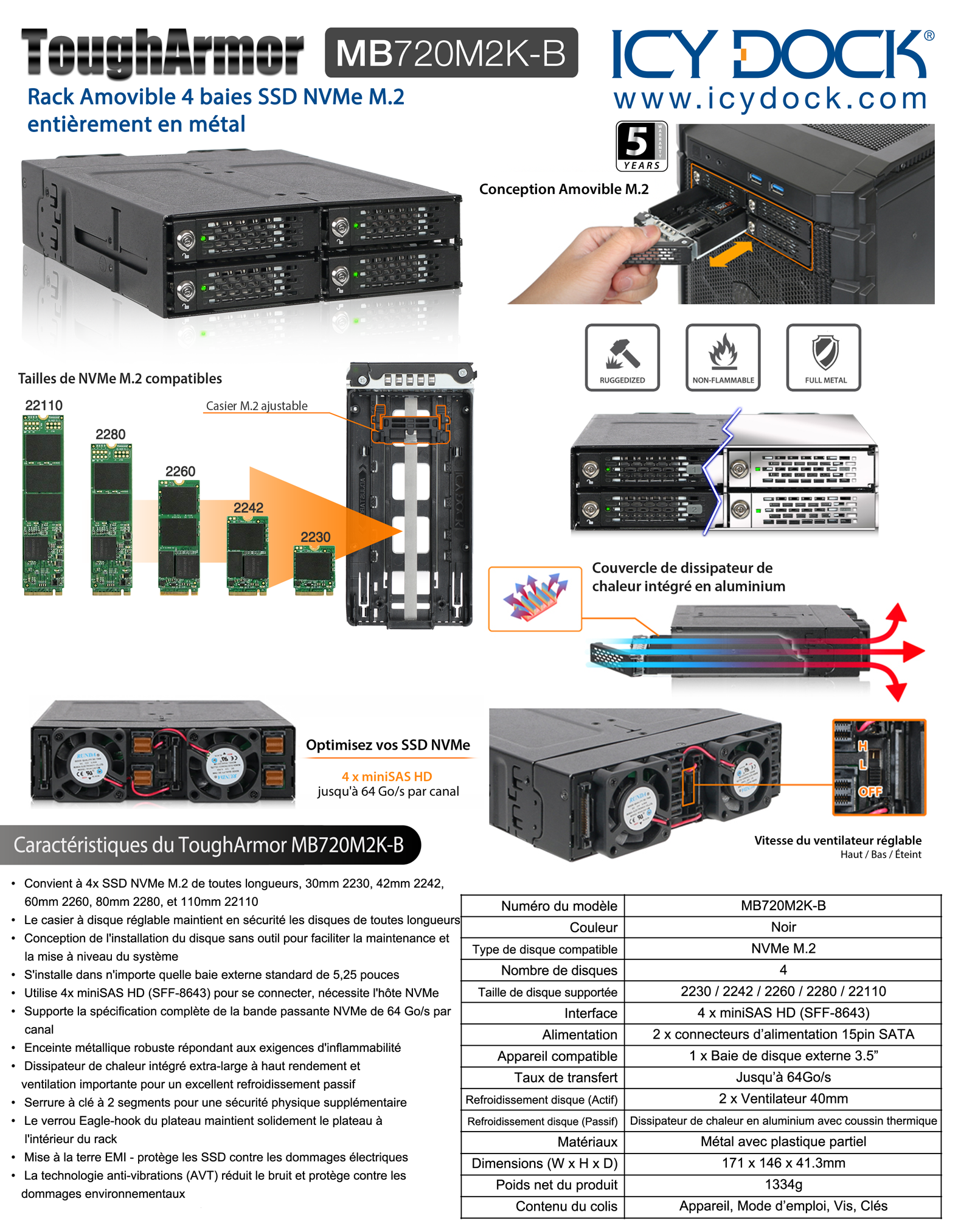

Documents

logo fiche caractéristiques logo mode d'emploi
Foire aux questions
Q: Je connecte ma carte Oculink NVMe PCIe HBA/RAID au MB720M2K-B via l'interface miniSAS HD (SFF-8643), mais les lecteurs M.2 n'apparaissent pas dans mon système.

R: Le MB720M2K-B n'est pas compatible avec les cartes Oculink PCIe HBA/RAID en raison de l'affectation différente des broches de connexion utilisées sur l'appareil. Veuillez consulter la liste de compatibilité dans la section FAQ pour les cartes HBA/RAID



Nous prévoyons de sortir les boîtiers NVMe compatibles avec Oculink au cours du deuxième trimestre 2020, bienvenue à l'inscription à ICY DOCK Newsletter pour recevoir les mises à jour des produits.


Q: Pouvez-vous recommander une carte supplémentaire qui fonctionne avec le MB720M2K-B ?

R: Les cartes supplémentaires suivantes sont compatibles avec le MB720M2K-B. Nous vous recommandons vivement d'utiliser le câble officiel pour une meilleure compatibilité.



Marque Cartes Add-on Câbles officiels
HighPoint SSD7120 SSD7180 8643-8643-0350 (35cm)
8643-8643-060 (60cm)
SSD7184
Supermicro AOC-SLG3-4E4R AOC-SLG3-2E4R
(2 Ports)
CBL-SAST-0623 (45cm)
CBL-SAST-0658 (60cm)
CBL-SAST-0590 (80cm)
Broadcom
(HBA)
9400-16i 9400-8i
(2 Ports)
Un câble compatible U.2 est nécessaire pour les cartes Broadcom ou Intel Tri-mode. Pour les options de câble compatibles, veuillez vous référer à lR:
Tri-Mode FAQ
9400-8i8e
(2 Ports)
9405W-16i
9500-8i
(2 Ports)
9500-16i
Broadcom
(MegaRAID)
9440-8i
(2 Ports)
9480-8i8e
(2 Ports)
9460-16i 9460-8i
(2 Ports)
Intel
(RAID)
RSP3TD160F RSP3QD160J
RSP3MD088F RMSP3JD160J
RMSP3CD080F
(2 Ports)
RMSP3HD080E
(2 Ports)
RSP3WD080E
(2 Ports)
RSP3DD080F
(2 Ports)
RMSP3AD160F


Nous sommes actuellement en train de certifier notre boîtier NVMe auprès des principaux fabricants de cartes d'extension. Nous ajouterons à la liste les cartes d'extension compatibles.


Vous pouvez cliquer ici pour signaler une carte/câble supplémentaire compatible. Si vous souhaitez vérifier la compatibilité de carte(s) complémentaire(s) qui ne figurent pas dans la liste, veuillez cliquer ici.


Q: J'utilise des cartes Intel/Broadcom Tri-Mode HBA et RAID avec le MB720M2K-B, mais les disques n'apparaissent pas dans mon système.
R: Le problème est dû au fait que les fabricants de cartes RAID utilisent un brochage différent pour les cartes tri-mode que celui généralement utilisé pour les connexions U.2. Lorsque les cartes trimode sont utilisées avec des lecteurs NVMe M.2, un câble d'activation U.2 doit être utilisé pour la carte trimode afin de détecter le lecteur M.2, ce qui rétablit le brochage aux spécifications standard U.2. Pour plus d'informations, veuillez cliquer ici.

Q : Mon lecteur NVMe n'a pas été détecté après l'avoir réinséré dans l'appareil alors qu'il était sous tension ?



R: Pour les systèmes qui prennent en charge la fonction de connexion à chaud, lorsque votre système est sous tension, chaque cycle d'insertion et de retrait d'un lecteur nécessitera un rafraîchissement manuel du système d'exploitation pour que le système reconnaisse le lecteur. Si vous ne pouvez toujours pas détecter le lecteur après avoir effectué le rafraîchissement manuel, veuillez nous contacter à l'adresse suivante contact@icydock.fr pour plus d'assistance.



Windows 10 / Windows 8 – Dans la zone de recherche de la barre des tâches, tapez Gestionnaire de périphériques, puis sélectionnez dans le menu, cliquez avec le bouton droit de la souris sur le lecteur de disque, puis sélectionnez Analyse des modifications matérielles.



Windows 7 – Faites un clic droit sur l'icône de l'ordinateur sur le bureau et sélectionnez les propriétés, cliquez sur le gestionnaire de périphériques, faites un clic droit sur le lecteur de disque et sélectionnez l'analyse des modifications matérielles.



Résultat de l'image pour le balayage du lecteur de disque pour les changements de matériel



Si vous ne pouvez toujours pas détecter le disque après avoir effectué le rafraîchissement manuel, il se peut que votre système ne prenne pas en charge les fonctions de connexion à chaud. Nous vous suggérons de vérifier auprès du fabricant de la carte mère/additionnelle si elle prend en charge la fonction de connexion à chaud du NVMe.


Q: Les vis de fixation de l'appareil semblent être trop courtes pour fixer l'appareil sur mon système, que dois-je faire ?
R: Les vis M3*2,5L fournies s'adaptent à la plupart des tôles des boîtiers d'ordinateurs de 0,8~1mm d'épaisseur. Pour les boîtiers qui ont une baie plus large de 5,25", assurez-vous de placer l'appareil au centre pour serrer les trous de vis des deux côtés. Veuillez nous contacter à l'adresse suivante tech@icyock.com si vous avez un problème pour fixer le boîtier du lecteur sur la baie du lecteur.

Q: Le boîtier ICY DOCK NVMe est-il compatible avec la norme PCIe 4.0 ?
R: Oui, tous les boîtiers ICY DOCK NVMe supportent la norme PCIe 4.0. Cependant, la largeur de bande sera limitée à PCIe 3.0 lors de la connexion d'un périphérique PCIe 3.0 à un hôte PCIe 4.0. Les boîtiers PCIe 4.0 sont en cours de développement. Si vous souhaitez recevoir des mises à jour de produits, veuillez vous inscrire à l'ICY DOCK Newsletter.

Q:  Puis-je remplacer le ventilateur de refroidissement fixé à l'appareil ? Est-ce que cela annulera la garantie ?

R: Le ventilateur de refroidissement que nous avons utilisé a fait l'objet de tests approfondis avec le boîtier d'entraînement pour s'assurer qu'il fonctionne correctement et qu'il supporte le contrôle de la vitesse du ventilateur (pour certains modèles). Par conséquent, nous suggérons à nos clients de conserver le ventilateur d'origine pour obtenir le meilleur résultat. Cependant, nous comprenons que le ventilateur d'origine peut ne pas convenir à toutes les applications, c'est pourquoi nous avons choisi d'honorer la garantie lorsque le ventilateur d'un tiers est utilisé. Cependant, la garantie peut être annulée si le ventilateur d'une tierce partie cause des dommages électriques à l'appareil.


Q:  Quelles spécifications dois-je vérifier avant d'acheter le ventilateur de refroidissement d'une tierce partie ?

R: Les informations suivantes constituent la spécification requise pour les ventilateurs et les modèles de ventilateurs compatibles pour le MB720M2K-B



Dimension du ventilateur (LxLxH) 40 x 40 x 10mm 40 x 40 x 20mm
Type de connecteur 3 Pin Wafer
Tension assignée (VDC) 12V DC
Courant assigné (A) < 0.12A (127mA)
Spécification vis Phillips Flat Head - M3 x 15mm - Acier (avec ventilateur de stock) Phillips Flat Head - M3 x 25mm – Acier (non compris)



Compatible fan models



(sans test, utilisez-le à vos propres risques)



Noctua NF-A4x10 FLX NF-A4x20 FLX
Sunon MF40101VX-
1000U-A99
MF40101V1-
1000U-A99
MF40101V2-
1000U-A99
HA40101V4-
1000U-A99
EE40101S1-
1000U-999
EE40101S2-
-999
EF40101BX-
1000U-A99
EF40101B1-
1000U-A99
EF40101B2-
1000U-A99
EE40201SX-
1000U-999
EE40201S1-
1000U-999
EE40201S2-
1000U-999
EE40201S3-
1000U-999
EF40201BX-
000U-A99
EF40201B1-
000U-A99
EF40201B2-
000U-A99
EF40201B3-
000U-A99
MF40201VX-
1000U-A99
MF40201V1-
1000U-A99
MF40201V2-
1000U-A99
MF40201V3-
1000U-A99
HA40201V4-
1000U-A99

Sanyo Denki 109P0412H901 109P0412M901 9GA0412P6F001 109P0412H601
109P0412F601 109P0412M601 9WP0412H6001
