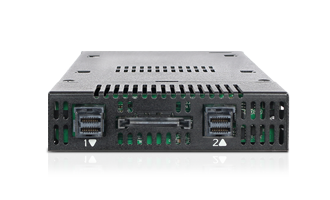

ToughArmor MB834M2K-B
Galerie d'images
U.2 / M.2 (SATA/PCIE NVMe) boîtiers / Kit


Note : Il existe un problème connu de compatibilité avec la connexion Oculink. Veuillez vous référer à la FAQ.



Produits simimaires:

mb601m2k-1b iconemb601vk-b iconemb601vk-1b iconemb991sk-b icone
mb991ik-b iconemb992sk-b icone mb992skr-b iconemb993sk-b icone

PORUQUOI ToughArmor? TOUGHARMOR LINEUP ACCESSORIES
Charte de Compatiblité
SSD NVMe M.2

Bannière de présentation du MB834M2K-B


Présentation du ToughArmor MB834M2K-B, le premier rack amovible sans outil SSD NVMe M.2 PCIe durci au monde. Votre SSD NVMe M.2 ne nécessite plus d'être installé sur une carte mère ou une carte riser avec une petite vis, mais il peut maintenant être installé et accessible depuis l'avant de votre ordinateur sans aucun outil ! Le ToughArmor MB834M2K-B est livré avec un concept d'installation de disque M.2 sans outil, en instance de brevet, qui soulagera la douleur que beaucoup d'utilisateurs ressentent lors de l'installation de disques M.2 et offrira une maintenance facile des disques et une mise à niveau du système. Le ToughArmor MB834M2K-B supporte une vitesse de transfert PCIe x4 ultra-rapide jusqu'à 32 Go/s via MiniSAS HD (SFF-8643) et accepte toutes les longueurs de disques M.2 standard de 30 mm à 110 mm (2230, 2242, 2260, 2280, 22110). De plus, tout en travaillant ensemble avec un certain nombre de trous de ventilation autour du boîtier, chaque plateau de disque est équipé d'un dissipateur thermique en aluminium à haute efficacité pour garantir que tous les disques SSD NVMe M.2 restent à leur température optimale même lorsqu'ils sont à pleine charge.

En fin de compte, vos disques seront bien protégés dans ce rack entièrement métallique et une serrure à clé à canon pour empêcher tout accès physique non autorisé.


Le disque M.2 n'est plus caché


Zoom sur le MB834M2K-B dans une baie 3.5 pouces


Un disque M.2 typique est installé sur une carte mère ou une carte riser et fixé par une minuscule vis, et l'installation ou le retrait physique du disque peut s'avérer très fastidieux et très long. Cependant, avec le ToughArmor MB833M2K-B d'ICY DOCK, les disques M.2 sont placés à l'avant d'un boîtier d'ordinateur et rendent l'installation et la suppression du SSD NVMe M.2 plus simple et plus efficace.


Note: l'hôte doit prendre en charge la fonction de connexion à chaud NVMe afin que le système d'exploitation puisse détecter le disque échangé lorsque le système est sous tension. Si vous avez des difficultés à détecter votre SSD NVMe M.2, veuillez vous référer à la FAQ.

À la pointe de la technologie : Installation de disque M.2 sans outil


Les disques SSD NVMe M.2 PCIe sont le plus souvent insérés à un angle de 45 degrés puis vissés sur la carte mère. Avec le ToughArmor MB833M2K-B, l'utilisateur peut simplement placer le SSD M.2 dans le tiroir à disque, régler le casier à disque à la bonne longueur pour chaque type de disque M.2 et pousser le disque vers le bas pour le verrouiller en place. L'ensemble du processus ne prendra que moins de cinq secondes à l'utilisateur, ce qui lui évitera de se soucier de petites vis faciles à desserrer tout en apportant une méthode plus efficace et innovante pour installer les disques M.2.

Démonstration installation du MB834M2K-B

L'installation et le retrait du dissipateur thermique en aluminium à haut rendement et de très grande taille ne nécessitent aucun outil. Il suffit d'appuyer avec les pouces sur les deux boutons situés sous le plateau pour que le dissipateur thermique se détache et que vous puissiez le retirer. Pour le remettre en place, il suffit de couvrir le plateau avec le dissipateur de chaleur et, avec une légère force vers le bas, il s'enclenchera à nouveau sur le plateau.


Technologie de mise à la terre EMI


Image d'illustration de la mise à la terre EMI du MB834M2K-B


Il est très important de mettre votre M.2 à la terre par le biais de nombreux échanges, afin de garantir la sécurité de vos données et de votre disque. Sans mise à la terre, lors d'un échange de disque, il y a une forte possibilité de chocs statiques, pouvant endommager les données sur le disque. Grâce à notre conception innovante d'installation des disques M.2, le casier M.2 réglable fait office de mise à la terre et, une fois que le casier M.2 s'enclenche dans le trou de vis SSD, le disque sera mis à la terre par le plateau et le boîtier du boîtier. La conception du connecteur de mise à la terre protège votre disque contre les surtensions électriques statiques, ce qui garantit la sécurité de vos données pendant l'échange du disque.


Accessibilité facile & pratique



GIF de démonstration de l'installation du MB834M2K-B

Cette glissière de casier M.2 réglable innovante s'adapte à toutes les longueurs de disques SSD NVMe M.2 PCIe standard, notamment 2230 (30 mm), 2242 (42 mm), 2260 (60 mm) et 22110 (110 mm), ce qui rend ce plateau universel pour toutes les longueurs de disques et rend le disque M.2 extra-long 22110 (110 mm) résistant à l'avenir.

ssd compatibles avec le mb834m2k-b



Refroidissement maximal



Coussinets thermiques du MB834M2K-B

Les SSD de NVMe M.2 sont connus pour leur problème de surchauffe, qui peut entraîner une dégradation des performances et un ralentissement de la vitesse de transfert. Nous comprenons ce problème et nous sommes venus entièrement équipés d'un dissipateur de chaleur en aluminium à haut rendement extra-large installé sur chaque plateau ToughArmor MB834M2K-B. De plus, chaque ToughArmor MB834M2K-B comprend une paire de coussins chauffants pour garantir que la chaleur excessive est bien dispersée dans tout le dissipateur.


Cache dissipateur thermique du MB834M2K-B

La chaleur est ensuite dispersée par les trous d'aération intelligemment placés de tous les côtés et fonctionnant avec le système de refroidissement de votre ordinateur. Le disque reste à une température de fonctionnement optimale même à pleine charge.


Sûr et sécurisé



Chassis en métal du MB834M2K-B

Le châssis, le plateau et le support de montage entièrement métalliques et robustes garantissent une longue durée de vie au produit et contribuent à la dissipation de la chaleur. Un mécanisme anti-vibrations intégré au châssis réduit le bruit et protège contre les dommages environnementaux.


De multiples fonctionnalités



GIF illustrant les différentes couleurs des LED en fonction du statut du disque

La face avant du ToughArmor MB833M2K-B comprend une LED d'état lorsque le disque est allumé, éteint et en cours d'accès. La technologie APT (Active Power Technology) permet à l'appareil de ne s'allumer que lorsqu'un disque dur est inséré dans le boîtier.


Verrou du MB834M2K-B

Pour un niveau de sécurité physique supplémentaire, la serrure à clé à grand canon est mise en œuvre pour protéger contre les accès physiques indésirables et pour sécuriser les disques en place dans des environnements difficiles, tels que les déploiements militaires et les applications embarquées.


Caractéristisques principales



Convient pour 2x SSD NVMeM.2 de toutes les longueurs, 30mm (2230), 42mm (2242), 60mm (2260), 80mm (2280), and 110mm (22110)
Le casier de disque ajustable maintient en toute sécurité toutes les longueurs disques
Installation du disque sans outil pour faciliter la maintenance du disque et la mise à niveau du système
S'installe dans n'importe quelle baie d'appareil externe standard 3.5" ou baie de disquette
Utilise un port miniSAS HD (SFF-8643) pour se connecter, nécessite un hôte NVMe
Prend en charge la spécification complète de la bande passante NVMe de 32 Go/s
Rack métallique robuste répondant aux exigences d'inflammabilité
Dissipateur thermique intégré extra-large à haut rendement et ventilation suffisante pour un excellent refroidissement passif
Serrure à clé à 2 segments pour une sécurité physique supplémentaire
Le verrou du plateau Eagle-hook maintient solidement le plateau à l'intérieur du rack
La mise à la terre EMI – protège les disques durs contre les dommages électriques
Technologie Anti-Vibrations (AVT) réduit le bruit et protège contre les atteintes à l'environnement
Technologie Active Power (APT) permet d'économiser de l'énergie en arrêtant l'appareil lorsque aucun disque n'est installé.
Garantie 3 ans contre tout défaut


logo 3 ans de garantie
3 ans de garantie
Numéro du modèle :
MB834M2K-B
Couleur :
Noir
Taille de disque supportée :
2 x SSD NVMe PCIe M.2 2230/2242/2260/2280/22110
Type de disque compatible :
NVMe M.2
Nombre de disques :
2
Baie de disque :
1 x baie d'appareil externe 3.5"
Interface :
2 x miniSAS HD (SFF-8643)
Alimentation :
1 x Connecteur d'alimentation SATA 15pin
Taux de transfert :
Jusqu'à 32Go/s (En fonction de la vitesse du disque)
Capacité HDD supportée :
Pas de limite
Refroidissement du disque :
Dispersion de la chaleur par le corps en métal avec des coussins thermiques pour un excellent refroidissement passif
Structure / Matériau :
Métal avec plastique partiel
Hot-Plug (connexion à chaud) supporté :
Oui (L'hôte doit supporter la fonction hot-plug)
Sécurité du disque :
Serrure à clé à 2 segments
Dimension (l x L x H) :
163 x 101 x 26mm
Poids net du produit:
549g
Poids brut du colis :
652g
Indication LED de l'activité du disque:
Alimentation du disque: vert fixe; Accès HDD: vert clignotant
Contenu du colis :
Appareil, mode d'emploi, vis, coussinets thermiques.
Taux d'insertion du connecteur M.2 :
5,000
Humidité :
5%~65% RH
Température de fonctionnement :
0°C à 60°C (32°F à 140°F)
Température de stockage :
-35°C à 70°C (-31°F à 158°F)
Compatibilité :
CE, RoHS, REACH
Garantie :
3 ans
Revue des produits

Par: Thierry C.

Le 29 juin 2020





"L'installation se fait en quelques minutes et vous devrez nécessairement avoir deux ports Mini SAS pour profiter des deux baies disponibles. Cette version est plutôt réservée au milieu pro. Pour les profanes que nous sommes, le MB833M2K-B dispose d'une baie unique plus adaptée à un usage "grand public"."

comptoir-hardware.com

Par: Jerome Gianoli

Le 26 mars 2020





"Nommés ToughArmor MB833M2K-B, ToughArmor MB834M2K-B et ToughArmor MB720M2K-B, ces nouveautés sont les premiers racks amovibles pour SSD NVMe M.2 au monde. Ils prennent en charge l’interface PCIe x4 via un connecteur MiniSAS HD (SFF-8643).[...]

ginjfo.com

Par: Matthieu S.

Le 6 mars 2020





"Le constructeur n'en arrête plus avec sa cueillette de SSD NVMe pour les mettre au four de façon plus accessible en façade, la spécialité de la maison pour goinfrer les logements 5,25" ou 3,5" un peu délaissés de nos jours et redonner un minimum de sens à leur existence.[...]

comptoir-hardware.com

Liens d'achat
logo amazon logo alternate
Foire Aux Questions
Q: Je connecte ma carte Oculink NVMe PCIe HBA/RAID au MB834M2K-B via l'interface miniSAS HD (SFF-8643), mais le lecteur U.2 ne n'est pas apparu dans mon système.
R: Le MB834M2K-B n'est pas compatible avec les cartes Oculink PCIe HBA/RAID en raison de l'affectation différente des broches de connexion utilisées sur l'appareil. Veuillez consulter la liste de compatibilité dans la section FAQ pour les cartes HBA/RAID qui sont compatibles avec le MB834M2K-B.

Nous prévoyons de lancer les boîtiers NVMe compatibles Oculink au cours du deuxième trimestre 2020. Inscrivez-vous à la newsletter d'ICY DOCK pour recevoir les mises à jour des produits.




Q: Pouvez-vous me recommander une carte supplémentaire qui fonctionne avec le MB834M2K-B ?
R: Les cartes supplémentaires suivantes sont compatibles avec les MB834M2K-B.



HighPoint SSD7120
Supermicro AOC-SLG3-4E4R AOC-SLG3-2E4R (2 Ports)
Broadcom (HBA) *9405W-16i *9400-16i *9400-8i (2 Ports) *9400-8i8e (2 Ports)
Broadcom (MegaRAID) *9460-16i *9460-8i (2 Ports) *9440-8i (2 Ports) *9480-8i8e (2 Ports)



* Un câble compatible U.2 est nécessaire pour les cartes tri-mode Broadcom/Intel. Veuillez vous référer à la FAQ Tri-Mode.



Nous sommes actuellement en train de certifier notre boîtier NVMe auprès des principaux fabricants de cartes d'extension. Nous ajouterons à la liste les cartes d'extension compatibles. Si vous souhaitez recevoir une liste de compatibilité actualisée, veuillez nous contacter à l'adresse contact@icydock.fr pour plus d'informations.


Q: J'utilise des cartes Intel/Broadcom Tri-Mode HBA et RAID avec le MB834M2K-B, mais le disque n'apparait pas dans mon système.


R: Le problème est dû au fait que les fabricants de cartes RAID utilisent un brochage différent pour les cartes Tri-Mode que celui généralement utilisé pour les connexions U.2. Lorsque les cartes Tri-Mode sont utilisées avec des disques NVMe U.2, un câble U.2 doit être utilisé pour la carte Tri-Mode afin de détecter le disque U.2, ce qui rétablit le brochage aux spécifications U.2 standard. Pour plus d'informations, veuillez cliquer ici.


Q: Mon disque NVMe ne l'a pas détecté après l'avoir réinséré dans l'appareil alors que le système était sous tension, que puis-je faire ?


R: Pour les systèmes qui prennent en charge la fonction de connexion à chaud, lorsque votre système est sous tension, chaque cycle d'insertion et de retrait d'un disque nécessitera un rafraîchissement manuel du système d'exploitation afin que le système reconnaisse le disque dur. Si vous ne pouvez toujours pas détecter le disque après avoir effectué le rafraîchissement manuel, veuillez nous contacter à l'adresse contact@icydock.fr pour obtenir de l'aide.



Windows 10 / Windows 8 - Dans la zone de recherche de la barre des tâches, tapez Gestionnaire de périphériques, puis sélectionnez dans le menu, cliquez avec le bouton droit de la souris sur le lecteur de disque et sélectionnez ensuite Recherche des modifications matérielles.


Windows 7 - Cliquez avec le bouton droit sur l'icône de l'ordinateur sur le bureau et sélectionnez les propriétés, cliquez sur le gestionnaire de périphériques, cliquez avec le bouton droit sur le lecteur de disque et sélectionnez ensuite la recherche des modifications matérielles.


Image illustrant la recherche des modifications matérielles



Si vous ne pouvez toujours pas détecter le disque après avoir effectué le rafraîchissement manuel, il se peut que votre système ne prenne pas en charge les fonctions de hot-plug du NVMe. Nous vous suggérons de vérifier auprès du fabricant de la carte mère/additionnelle pour savoir si elle prend en charge la fonction de connexion à chaud du NVMe.


Q: : Le boîtier ICY DOCK NVMe est-il compatible avec la norme PCIe 4.0 ?
R: Oui, tous les boîtiers ICY DOCK NVMe sont compatibles avec la norme PCIe 4.0. Toutefois, la bande passante sera limitée à PCIe 3.0 lors de la connexion d'un périphérique PCIe 3.0 à un hôte PCIe 4.0. Les boîtiers PCIe 4.0 sont en cours de développement. Si vous souhaitez recevoir des mises à jour sur les produits, veuillez vous inscrire à la newsletter ICY DOCK.
