EZConvert Ex MB987M2P-B
Galerie d'images
U.2 / M.2 (SATA/PCIE NVMe) boîtiers / Kit
Charte de Compatibilité
SSD NVMe M.2
Charte de Compatibilité
SATA M.2
Bannière de présentation du MB987M2P-B

L'EZConvert Ex MB987M2P-B offre un moyen efficace, économique et simple de faire évoluer votre système de stockage de données vers un SSD NVMe M.2 PCIe à haut débit via un emplacement d'extension PCIe 3.0 4 x / 8x / 16x.


Une Conception peu Encombrante
Photo montrant la compatibilité avec un emplacement d'extension PCIe


Utilisant l'emplacement d'extension PCIe, le MB987M2P-B vous permet d'installer un SSD NVMe M.2 PCIe sur l'emplacement PCIe pour gagner de la place. Le MB987M2P-B est une solution parfaite pour les systèmes qui manquent d'espace disque supplémentaire, tels que les ordinateurs embarqués, les PC de bureau, les serveurs montés en rack, les PC de jeu compacts et les PC de station de travail.



Installation d'un Disque Dur sans Outils à la Pointe de la Technologie
Photo montrant que l'installation est possible sans outils


L'EZConvert Ex est compatible avec toutes les longueurs de disques SSD NVMe M.2 PCIe standard, y compris 2230 (30 mm), 2242 (42 mm), 2260 (60 mm), 2280 (80 mm) et 22110 (110 mm). Le casier réglable unique M.2 se clipse dans le trou de vis M.2 SSD pour fixer le disque en toute sécurité sans utiliser d'outils ou de vis, ce qui vous permet de gagner du temps avec des vis minuscules et faciles à perdre tout en protégeant votre disque des vibrations et des dommages causés par les mouvements.


Photo des dimensions M.2 NVMe SSD prisent en charge par le MB9987M2P-B


Perfect Solution for Next-Gen PCIe SSD
Photo de l'interface PCIe 3.0 qui permet de réduire l'encombrement des cables

L'interface PCIe 3.0 fournit simultanément l'alimentation et le transfert de données, ce qui réduit au final l'encombrement des câbles dans le système. La vitesse de transfert de 32 Gb/s est cinq fois plus rapide que les normes SATA III, ce qui fait du MB987M2P-B une solution idéale pour les applications gourmandes en données telles que le traitement d'images, l'apprentissage machine, le cloud computing, l'exploration de données et les jeux.


photo des différentes longueurs de fentes PCIe compatibles avec le MB987M2P-B (x4, x8, x16)

L'EZConvert EX MB987M2P-B est conçu pour le port PCIe 3.0 x 4. Il est également compatible avec les emplacements PCIe 3.0/4.0 x 4, x 8 et x 16.


Refroidissement Optimal
Flèches colorées illustrant l'air circulant à travers le dissipateur de chaleur du MB987MP-B

EZConvert Ex MB987M2P-B utilise une conception à l'air libre pour garder votre SSD M.2 NVMe au frais. Il est doté d'une grande ouverture de ventilation sous le SSD M.2 pour un flux d'air maximum dans tout le disque et offre une efficacité de refroidissement optimale.


Photo de la fente de ventilation qui offre un meilleur flux d'air dans le disque

La grande ventilation coupée sous le SSD M.2 assure un flux d'air maximal dans tout le disque et offre une efficacité de refroidissement optimale.



Compatible avec les dissipateurs de chaleur des SSD M.2
Photo des types de dissipateurs thermiques compatible avec le MB987M2P-B

Sur le marché actuel, de nombreux disques M.2 NVMe sont déjà équipés d'un dissipateur de chaleur préinstallé directement à la sortie de l'usine. Le MB987M2P-B est conçu pour accueillir la plupart des dissipateurs M.2 NVMe sur le marché, qu'ils soient d'origine ou de rechange.



Soutien de Différentes Hauteurs de Système
Photo des différentes des types de soutien de support du MB987M2P-B

Le support de l'emplacement PCIe du MB987M2P-B peut être échangé entre le profil plein et le profil bas pour une installation flexible du système. Si vous avez besoin de personnaliser les unités en échangeant un support PCIe surbaissé (non inclus), allez-y -- nous avons ajouté l'espacement nécessaire entre les trous de vis à cet effet.



Plein de Fonctionnalités
Image animée illustrant les différents indicateurs individuels de l'état du disque dur

Le MB987M2P-B est équipé d'un indicateur LED d'activité du disque qui indique la puissance et l'activité du disque. La LED est automatiquement éteinte lorsqu'aucun disque n'est installé pour économiser l'énergie.

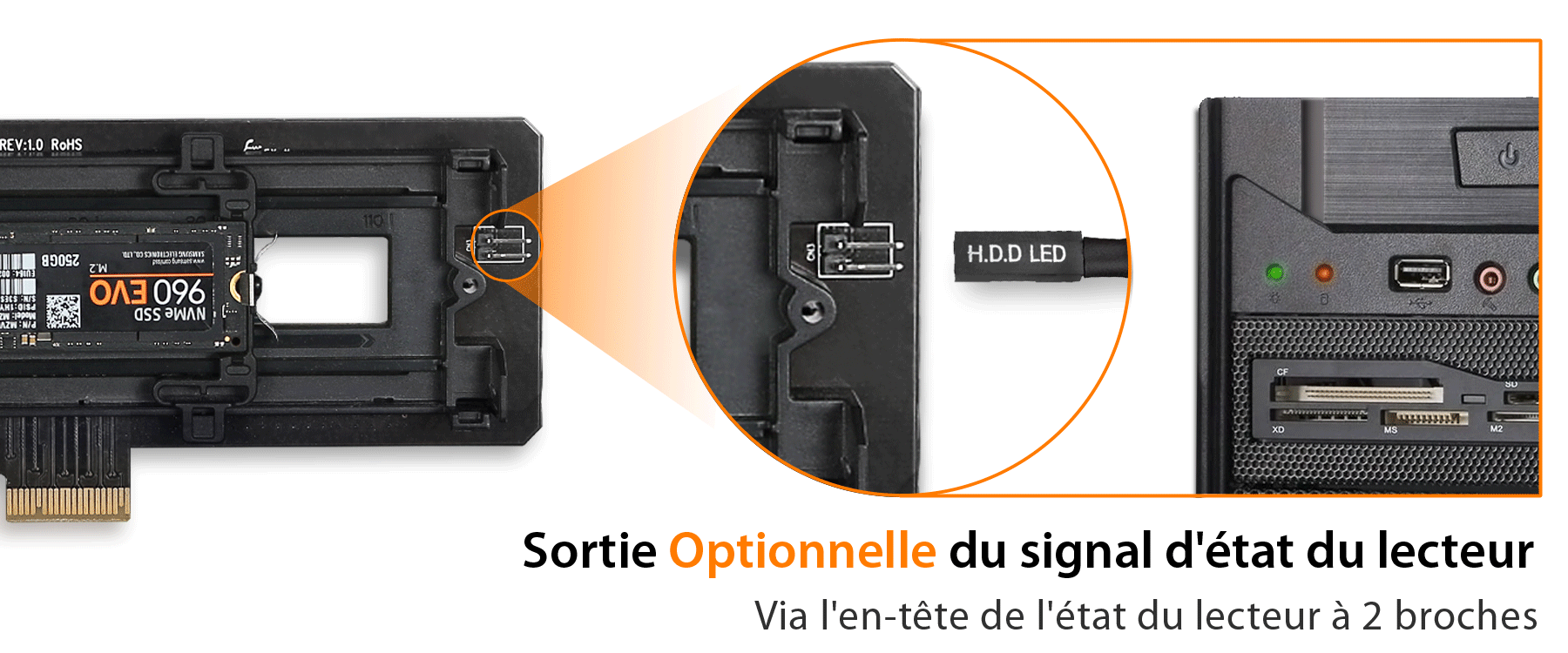

Image animée de la sortie optionnelle du signal d'état du disque

La sortie du signal d'activité du disque à 2 broches en option (câble non inclus) vous permet de transférer le signal d'activité du disque sur le panneau avant de l'ordinateur pour surveiller l'activité du disque.


Caractéristiques Principales

Convient à 1 x M.2 PCIe NVMe SSD avec toutes les longueurs de disque, y compris 2230 (30 mm), 2242 (42 mm), 2260 (60 mm), 2280 (80 mm) et 22110 (110 mm)
Utilise 1 interface PCIe 3.0 x 4, supporte également l'installation dans les emplacements PCIe 3.0/4.0 x 4, x 8, et x 16
S'installe dans une fente d'expansion d'une seule largeur et d'une seule hauteur
Trous de vis disponibles en option pour le support PCIe à profil bas (non inclus)
La conception à profil bas permet d'installer plusieurs baies côte à côte dans une conception modulaire
Conception de l'installation du disque sans outils pour faciliter la maintenance du disque et la mise à niveau du système
La technologie APT (Active Power Technology) permet d'économiser de l'énergie en arrêtant l'appareil lorsqu'aucun disque n'est installé
L'interface PCIe assure à la fois l'alimentation et le transfert de données, ce qui réduit au final l'encombrement des câbles
La sortie optionnelle du signal d'activité du disque vous permet de transférer le signal d'activité du disque au boîtier de l'ordinateur
Compatible avec les emplacements d'extension PCIe Mac Pro 2019+
Garantie de 3 ans contre tous les défauts, la meilleure du secteur
Soutien gratuit par des agents de soutien technique basés aux États-Unis et formés professionnellement



Garantie de 3 ans



Numéro de modèle :
MB987M2P-B
Couleur :
Noir & Argent
Taille de la commande de soutien :
1 x M.2 PCIe NVMe SSD (2230/2242/2260/2280/22110)
Type de lecteur compatible :
NVMe
Nombre de disques :
1
Longueur du lecteur de soutien :
30mm – 110mm
Drive Bay :
1 x PCIe 3.0 or 4.0 x 4 / x 8 / x 16 expansion slot
Interface hôte :
PCIe 3.0 x 4
Puissance absorbée :
Via PCIe
Taux de transfert :
Up to 32Gbps (Depending on SSD Speed)
Soutenir la capacité SSD :
Sans limite
Refroidissement du disque (passif) :
Conception en plein air avec refroidissement passif
Structure / Materiel :
Métal avec plastique ABS partiel
Dimension (L x H x P) :
162.8 x 22 x 122mm
Poids net du produit :
60.2g
Poids brut du paquet :
145.2g
Indication LED de l'activité du lecteur :
Puissance de la transmission : vert solide ; Accès à la transmission : vert clignotant
Contenu du paquet :
Appareil, manuel d'utilisation
M.2 Taux d'insertion des connecteurs :
5,000
Humidité :
5%~65% RH
Humidity :
0°C to 60°C (32°F to 140°F)
Température de stockage :
-35°C to 70°C (-31°F to 158°F)
Conformité :
CE, RoHS, REACH
Garantie :
3 ans

Documents

logo télécharger la fiche technique logo télécharger le mode d'emploi logo blanc
Foire aux questions
Q : Mon lecteur NVMe n'a pas détecté après l'avoir réinséré dans l'appareil alors qu'il était sous tension ?

R: Pour les systèmes qui prennent en charge la fonction de connexion à chaud, lorsque votre système est sous tension, chaque cycle d'insertion et de retrait du lecteur nécessitera un rafraîchissement manuel du système d'exploitation afin que le système reconnaisse le lecteur.



Si vous ne pouvez pas détecter le lecteur après avoir effectué le rafraîchissement manuel, il se peut que votre système ne prenne pas en charge les fonctions de connexion à chaud. Nous vous suggérons de vérifier auprès du fabricant de la carte mère/additionnelle si elle prend en charge la fonction de connexion à chaud du NVMe.



Windows 10 / Windows 8 – Dans la zone de recherche de la barre des tâches, tapez Gestionnaire de périphériques, puis sélectionnez dans le menu, cliquez avec le bouton droit de la souris sur le lecteur de disque et sélectionnez ensuite Analyse des modifications matérielles.



Windows 7 – Cliquez avec le bouton droit de la souris sur l'icône de l'ordinateur sur le bureau et sélectionnez les propriétés, cliquez sur Gestionnaire de périphériques, cliquez avec le bouton droit de la souris sur le lecteur de disque, puis sélectionnez l'analyse des modifications matérielles.



Image result for disk drive scan for hardware changes




Q: Le boîtier ICY DOCK NVMe est-il compatible avec la norme PCIe 4.0 ?
R: Oui, tous les boîtiers ICY DOCK NVMe prennent en charge la norme PCIe 4.0. Toutefois, la bande passante sera limitée à la norme PCIe 3.0 lors de la connexion d'un périphérique PCIe 3.0 à un hôte PCIe 4.0. Les boîtiers PCIe 4.0 sont en cours de développement. Si vous souhaitez recevoir des mises à jour de produits, veuillez vous inscrire au ICY DOCK Newsletter.

Q: J'ai des difficultés à fermer le couvercle du plateau du lecteur et je n'arrive pas à insérer le plateau du lecteur jusqu'au boîtier du lecteur après avoir placé le SSD M.2 sur le plateau du lecteur.

R: Assurez-vous de verrouiller le M.2 SSD avec le casier M.2 réglable. Le couvercle du plateau ne se fermera pas correctement si le casier M.2 n'est pas entièrement verrouillé. Si vous avez des difficultés à fixer le casier M.2 ou à fermer le couvercle, il se peut que le SSD M.2 que vous utilisez ne respecte pas l'épaisseur standard du SSD M.2, qui est inférieure à 1,5 mm de hauteur pour chaque côté, la hauteur totale ne dépassant pas 3,8 mm. L'utilisation du SSD M.2 avec une épaisseur non standard entraînera une tension inadéquate sur le casier et le couvercle du plateau M.2 et un mauvais alignement du connecteur M.2. Si vous rencontrez des problèmes pour insérer le plateau du lecteur dans le boîtier, veuillez arrêter l'opération immédiatement et vérifier que l'épaisseur du lecteur est conforme à l'épaisseur standard du connecteur M.2 SSD - moins de 1,5 mm de hauteur de chaque côté et moins de 3,8 mm pour la hauteur totale.

Metal heat dissipation sticker



Remarque : certains disques M.2 SSD utilisent un autocollant métallique de dissipation de la chaleur qui fait que l'épaisseur de chaque côté est supérieure à 1,5 mm. Enlever l'autocollant résoudra le problème, mais faites-le à vos propres risques (pourrait annuler la garantie du SSD)



Le boîtier ICY DOCK est conçu pour être compatible avec le SSD M.2 d'épaisseur standard. Nous vous recommandons vivement de vérifier l'épaisseur du lecteur avant l'achat, et veuillez vous référer à la liste des SSD M.2 incompatibles ci-dessous pour plus d'informations :



SSD NVMe M.2 connus pour être incompatibles avec le boîtier ICY DOCK :




SSD SATA M.2 connus pour être incompatibles avec le boîtier ICY DOCK :




Veuillez contacter contact@icydock.fr si le problème persiste afin que nous puissions le résoudre le plus rapidement possible.

Cliquez sur ici pour signaler un SSD M.2 compatible/incompatible.
