MB720MK-B V2
Galerie d'images
U.2 / M.2 (SATA/PCIE NVMe) boîtiers / Kit
Bient

Produits associés:

MB699VP-BMB994SP-4S

POURQUOI ToughArmor? LISTE TOUGHARMOR ACCESSOIRES
Charte de Compatibilité SSD NVMe M.2

Bannière du MB720MK-B_V2

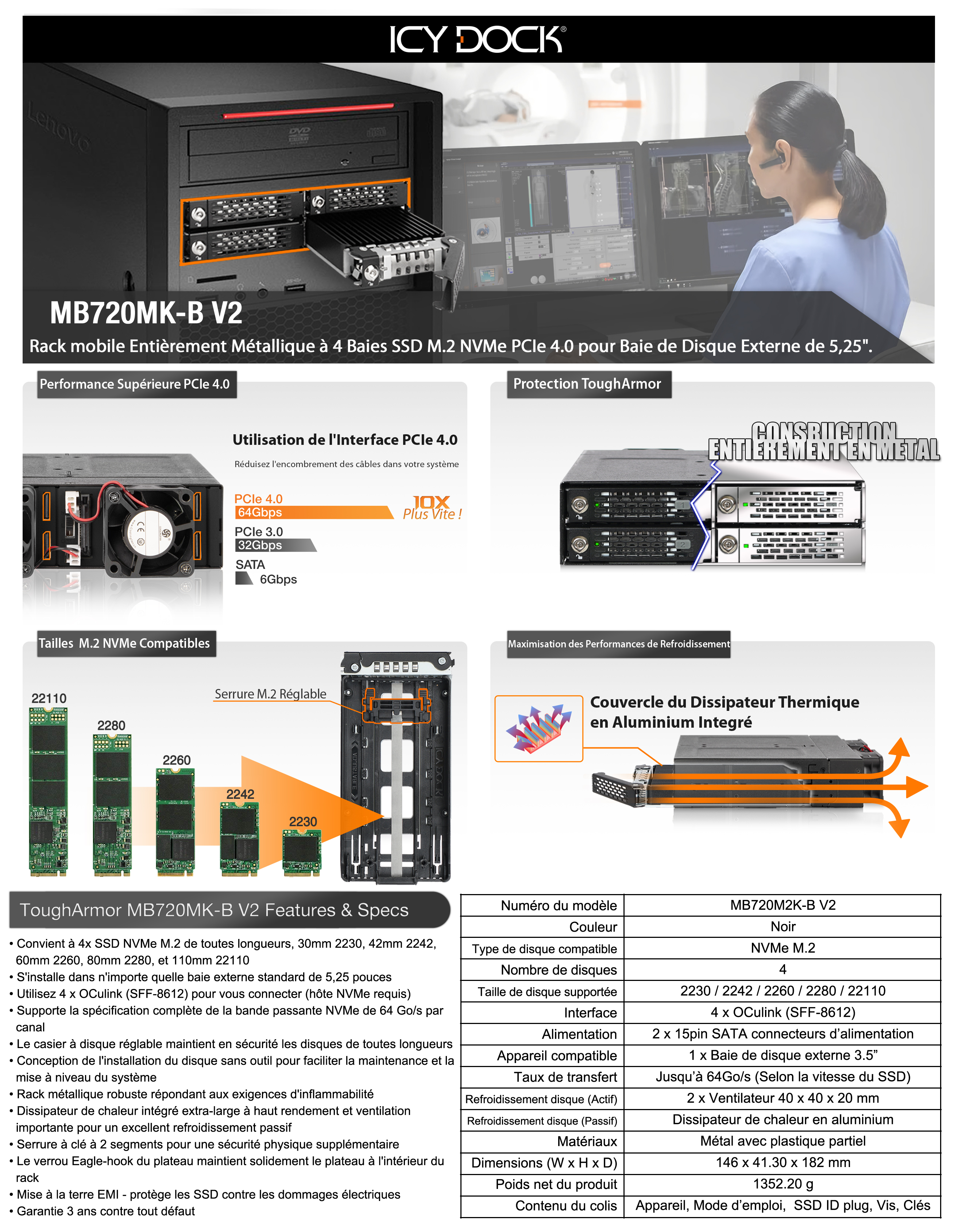

Le ToughArmor MB720MK-B V2 est un boîtier SSD Quadruple NVMe M.2 PCIe 4.0, amovible et robuste, conçu pour une baie de lecteur optique de 5,25" et prenant en charge des taux de transfert de données allant jusqu'à 64 Gbp/s via l'interface OCulink (SFF-8612). Il simplifie le processus d'installation ou de retrait d'un SSD NVMe M.2 en utilisant les plateaux de lecteur amovibles avec un support de lecteur M.2 réglable sans outil, ce qui facilite le changement de lecteur à tout moment sans avoir à ouvrir le boîtier de l'ordinateur ou à s'occuper des vis de montage du lecteur. Pour un refroidissement optimal, le MB720MK-B V2 est équipé de deux ventilateurs à l'arrière pour évacuer la chaleur générée par le SSD PCIe 4.0 haute vitesse. En plus de cela, chaque plateau de disque est livré avec un couvercle de dissipateur thermique extra-large et un pad thermique pour s'assurer que vos SSD sont à des températures optimales. Faisant partie de la gamme la plus robuste d'ICY DOCK, le MB720MK-B V2 est fabriqué entièrement en métal avec des serrures à clé en métal pour une protection maximale.





Performance PCIe 4.0 Supérieure
Vitesse du MB720MK-B_V2 avec PCIe 4.0

Pour exploiter tout le potentiel du SSD NVMe PCIe 4.0, chaque baie de disque utilise un connecteur OCulink (SFF-8612) dédié pour atteindre le taux de bande passante de 64 Gb/s, soit deux fois plus rapide que PCIe 3.0 et dix fois plus rapide que les normes SATA. Cela en fait une solution idéale pour les applications gourmandes en données telles que la conduite autonome, l'automatisation mobile, les prévisions en temps réel, le montage de films et l'informatique militaire.



Plateau de Disque Amovible
Conception amovible M.2 MB720MK-B_V2

Un SSD M.2 classique est installé sur la carte mère ou la carte d'adaptation qui est souvent fixée par de minuscules vis et nécessite d'ouvrir le boîtier de l'ordinateur pour accéder aux disques. Avec le ToughArmor MB720MK-B V2, vos SSD M.2 NVMe sont placés dans la baie optique 5,25" du système informatique et vous permettent de changer les disques sans ouvrir le boîtier, ce qui rend la maintenance des disques plus efficace et plus simple.



Système de Verrouillage de Disque M.2 en Instance de Brevet
Installation du MB720MK-B_V2 sans outils avec système de verrouillage

Pour installer le disque, il suffit de placer le SSD M.2 PCIe NVMe dans le plateau, d'ajuster le dispositif de verrouillage du disque M.2 à la longueur correcte du disque et le tour est joué. Aucun outil ou vis n'est nécessaire.




Prise en Charge de la Longueur Totale du Disque
Disques M.2 NVMe compatibles avec le MB720MK-B_V2

Le casier réglable M.2 s'adapte à tous les disques SSD M.2 PCIe NVMe standard, notamment les 2230 (30 mm), 2242 (42 mm), 2260 (60 mm), 2280 (80 mm) et 22110 (110 mm), ce qui rend ce disque universel pour toutes les longueurs de disques M.2 et permet d'assurer la pérennité du disque M.2 extra-long de 110 mm.



Technologie de Mise à la Terre EMI
Technologie de mise à la terre EMI du MB720MK-B_V2

La mise à la terre de votre SSD M.2 est essentielle car l'échange de disques sans mise à la terre appropriée peut entraîner des dommages matériels dus aux chocs statiques. Grâce à notre technologie innovante de mise à la terre EMI, une fois que le disque se fixe dans le casier ajustable M.2, le disque sera dans un état de mise à la terre constant dans le plateau, le boîtier et le système informatique afin de garantir que vos disques restent protégés des surtensions électriques statiques et sûrs pendant l'échange.


Protection ToughArmor
MB720MK-B_V2 entièrement metallique

Garantissant la fiabilité du boîtier pendant de nombreuses années, le ToughArmor MB720MK-B V2 est capable de résister aux environnements les plus difficiles. Il est équipé d'une protection métallique complète robuste et résistante sur l'ensemble du dispositif et du plateau, ce qui le rend parfait pour les dispositifs industriels qui peuvent nécessiter un indice d'inflammabilité. Sa qualité de fabrication exceptionnelle convient à divers systèmes d'entreprise tels que les industries militaires et policières, les ordinateurs embarqués et les conditions de fabrication telles que les systèmes de contrôle embarqués et d'automatisation des usines.



Maximisation des Performances de Refroidissement
Coussins thermiques du MB720MK-B_V2

Les SSD M.2 NVMe étant réputés pour générer des températures élevées, les disques doivent être maintenus en permanence à des températures de fonctionnement afin d'éviter toute dégradation des performances. Chaque plateau de disque est équipé d'un couvercle de dissipateur thermique extra-large en aluminium à haut rendement et d'un pad thermique.


flux d'air, ventilation du MB720MK-B_V2

En combinaison avec les deux ventilateurs de refroidissement de 40 mm, la chaleur est ensuite dispersée par les trous de ventilation judicieusement placés dans tout le boîtier.


Contrôle de la vitesse du ventilateur du MB720MK-B_V2

Les deux ventilateurs de refroidissement sont dotés de trois réglages de vitesse : Haute, Basse et Arrêt. L'utilisateur peut sélectionner manuellement l'option de refroidissement appropriée pour maintenir les disques à des températures de fonctionnement optimales.



Une Multitude de Fonctionnalités
Indicateurs LED du MB720MK-B_V2

Un voyant LED intégré au plateau vous indique que votre disque est sous tension et en cours d'utilisation. Le voyant s'éteint lorsqu'aucun lecteur n'est installé afin d'économiser de l'énergie.


Serrure de sécurité du MB720MK-B_V2

Pour une protection physique supplémentaire, la serrure incluse peut être utilisée pour protéger les disques contre les accès indésirables et les sécuriser dans des environnements difficiles, comme les systèmes militaires et les PC embarqués.


Fiche d'identification du disque du MB720MK-B_V2

N'oubliez plus jamais quels disques doivent être placés dans quelles baies. Grâce à nos étiquettes d'identification individuelles des disques, vous saurez toujours quel plateau de disques appartient à votre matrice RAID ou quels disques contiennent des fichiers spécifiques. Débranchez-les librement et réorganisez-les pour mieux répondre à vos configurations ou retirez-les pour un aspect simplifié.


Clips de vérouillage du MB720MK-B_V2

Le ToughArmor MB720MK-B V2 prend en charge les câbles d'alimentation SATA à 15 broches avec des loquets de verrouillage. Vous n'aurez plus à vous soucier des câbles qui se déconnectent involontairement de votre boîtier. Une fois que ces câbles sont connectés, ils se verrouillent et restent en place.


Accessoires

Plateau de Lecteur Compatible (Caddy)


Caractéristiques Principales

Convient à 4x M.2 NVMe SSD de toutes les longueurs, 30mm (2230), 42mm (2242), 60mm (2260), 80mm (2280), et 110mm (22110)
S'installe dans n'importe quelle baie de lecteur optique externe standard de 5,25"
Utilise 4x OCulink (SFF-8612) pour se connecter (hôte NVMe requis)
Prise en charge de la spécification PCIe 4.0 avec des taux de transfert allant jusqu'à 64 Gb/s par baie de disque
Le support réglable sans vis M.2, dont le brevet est en cours de validation, permet de maintenir en toute sécurité les disques de toutes longueurs
Conception d'installation de disque amovible et sans outil pour un entretien facile du disque
Boîtier robuste entièrement métallique répondant aux exigences en matière d'inflammabilité
Large dissipateur à haut rendement intégré et grande ventilation pour une excellente performance de refroidissement
Serrure à clé à 2 segments pour une sécurité physique supplémentaire
Le verrou du plateau en crochet d'aigle (Eagle-Hook) maintient fermement le plateau du lecteur à l'intérieur du boîtier
Mise à la terre EMI – protège les SSD des dommages électriques
Garantie de 3 ans contre tout défaut, la meilleure du secteur
Assistance gratuite de la part d'agents d'assistance technique formés par des professionnels



3 Ans de Garantie
Numéro du modèle :
MB720MK-B V2
Couleur :
Noir
Taille de Disque Suportée
4 x M.2 SSD (2230~22110)
Type de Disque Compatible:
NVMe PCIe Gen 4x4
Nombre de Disques :
4
Longueur de Disque Supportée :
30mm – 110mm
Baie de Disque :
1 x Baie Mi-Hauteur de 5.25”
Interface de l'Hôte :
4x OCuLink(SFF-8612), brochage défini par SFF-9402 Rev 1.1
Alimentation :
2 x Connecteur d'alimentation SATA 15 broches
Taux de Transfert :
Jusqu'à 64Gbps (Selon la vitesse du SSD)
Capacité SSD Supportée :
Pas de Limite
Refroidissement du Disque (Actif) :
2 x Ventilateur 40*40*20mm
Structure / Materiél :
Entièrement Metallique
Sécurité du Disque:
Serrure à clé à 2 segments
Prise en Charge du Hot-Plug :
Oui (l'hôte doit supporter la fonction hot-plug)
Dimension (L x H x P) :
146.0 x 41.3 x 182.0mm
Poids Net du Produit :
1352.2g
Poids Brut du Colis :
238g
Indication par LED de L'activité du Disque :
Alimentation du disque : vert fixe ; Accès au disque : vert clignotant
Contenu du Colis :
Appareil, Manuel d'utilisation, Fiches d'identification du disque, Vis et Clés.
Taux d'Insertion des Connecteurs M.2 :
5,000
Humidité :
5%~65% TH
Température de Fonctionnement :
0°C à 60°C (32°F à 140°F)
Température de Stockage :
-35°C à 70°C (-31°F à 158°F)
Conformité :
CE, RoHS, REACH
Garantie :
3 ans

Documents






Questions fréquemment posées
Q: Pouvez-vous recommander une carte d'extension qui fonctionne avec le MB720MK-B V2 ?

R : Les cartes d'extension suivantes sont compatibles avec le MB720MK-B V2. Nous recommandons vivement d'utiliser le câble officiel pour une meilleure compatibilité.



Brand Add-on Cards Official Cables
Broadcom
(HBA)
9500-16i 9500-8i
(8 Ports)
Veuillez vous référer à une autre marque ci-dessous
Serial Cable - SLSP-8X-11X2-0.5M (50cm)
Micro SATA Cable - MIC74-8401 (50cm)

OÙ ACHETER

SLSP-8X-11X2 RML42-0503
Câble série Micro SATA Cables


PAS compatible avec l'officiel Broadcom
U.2 Enabled Cable 05-60001-00
Broadcom
(MegaRAID)
9580-8i8e
(2 Ports)
9560-8i
(2 Ports)
9560-16i



Nous sommes en train de certifier notre boîtier NVMe avec les principaux fabricants de cartes additionnelles. Nous ajouterons les cartes d'extension compatibles à la liste.


Vous pouvez cliquer ici pour signaler une carte/câble d'extension compatible. Si vous souhaitez vérifier la compatibilité d'une ou plusieurs cartes d'extension qui ne figurent pas dans la liste, veuillez cliquer ici.


Q : Mon lecteur NVMe ne s'est pas détecté après l'avoir réinséré dans le périphérique alors qu'il était sous tension ?

R: Pour les systèmes qui prennent en charge la fonction de branchement à chaud, lorsque votre système est sous tension, chaque cycle d'insertion et de retrait du lecteur nécessite un rafraîchissement manuel du système d'exploitation afin que le système reconnaisse le lecteur.



Si vous ne parvenez pas à détecter le lecteur après avoir effectué le rafraîchissement manuel, il se peut que votre système ne prenne pas en charge les fonctions de branchement à chaud. Nous vous suggérons de vérifier auprès du fabricant de la carte mère/carte additionnelle si elle prend en charge la fonction de branchement à chaud NVMe.



Windows 10 / Windows 8 – Dans la zone de recherche de la barre des tâches, tapez Gestionnaire de périphériques, puis sélectionnez dans le menu, cliquez avec le bouton droit de la souris sur le lecteur de disque, puis sélectionnez rechercher des modifications matérielles.



Windows 7 – Cliquez avec le bouton droit de la souris sur l'icône de l'ordinateur sur le bureau et sélectionnez Propriétés, cliquez sur Gestionnaire de périphériques, cliquez avec le bouton droit de la souris sur l'unité de disque, puis sélectionnez Rechercher les modifications matérielles.



Image result for disk drive scan for hardware changes




Q: Les vis de montage du périphérique semblent être trop courtes pour fixer le périphérique sur mon système, que dois-je faire ?
R: Les vis M3*2.5L incluses conviennent à la plupart des feuilles de métal des boîtiers d'ordinateur d'une épaisseur de 0,8~1mm. Pour les boîtiers qui ont une baie plus large de 5,25" ;, assurez-vous de placer l'appareil au centre pour serrer les trous de vis des deux côtés. Veuillez nous contacter à tech@icyock.com si vous rencontrez un problème pour fixer le boîtier de lecteur sur la baie de lecteur.

Q:  Puis-je remplacer le ventilateur de refroidissement fixé à l'appareil ? Cela annulera-t-il la garantie ?

R:Le ventilateur de refroidissement que nous avons utilisé a été testé de manière approfondie avec le boîtier du disque pour s'assurer qu'il fonctionne correctement et qu'il prend en charge le contrôle de la vitesse du ventilateur (pour certains modèles). Par conséquent, nous suggérons à nos clients de conserver le ventilateur d'origine pour obtenir le meilleur résultat. Cependant, nous comprenons que le ventilateur d'origine peut ne pas convenir à toutes les applications, c'est pourquoi nous avons choisi d'honorer la garantie lorsque le ventilateur d'un tiers est utilisé. La garantie peut toutefois être annulée si le ventilateur tiers cause des dommages électriques à l'appareil.


Q:  Quelles spécifications dois-je vérifier avant d'acheter un ventilateur de refroidissement tiers ?

R:Les informations suivantes sont les spécifications requises et les modèles de ventilateurs compatibles avec le MB720M2K-B V2.



Dimension du ventilateur (LxlxH) 40 x 40 x 10mm 40 x 40 x 20mm
Type de connecteur Wafer 3 broches
Tension nominale (VDC) 12V DC
Courant nominal (A) < 0.12A (127mA)
Spécification des vis Phillips à tête plate - M3 x 15mm - Acier (fourni avec le ventilateur de série) Vis cruciforme à tête plate - M3 x 25mm &ndash ; acier (non incluse)



Modèles de ventilateurs compatibles



(sans test, utilisez-le à vos risques et périls)



Noctua NF-A4x10 FLX NF-A4x20 FLX
Sunon MF40101VX-
1000U-A99
MF40101V1-
1000U-A99
MF40101V2-
1000U-A99
HA40101V4-
1000U-A99
EE40101S1-
1000U-999
EE40101S2-
-999
EF40101BX-
1000U-A99
EF40101B1-
1000U-A99
EF40101B2-
1000U-A99
EE40201SX-
1000U-999
EE40201S1-
1000U-999
EE40201S2-
1000U-999
EE40201S3-
1000U-999
EF40201BX-
000U-A99
EF40201B1-
000U-A99
EF40201B2-
000U-A99
EF40201B3-
000U-A99
MF40201VX-
1000U-A99
MF40201V1-
1000U-A99
MF40201V2-
1000U-A99
MF40201V3-
1000U-A99
HA40201V4-
1000U-A99

Sanyo Denki 109P0412H901 109P0412M901 9GA0412P6F001 109P0412H601
109P0412F601 109P0412M601 9WP0412H6001




Q : J'ai des difficultés à fermer le couvercle du plateau d'entraînement et je ne peux pas insérer le plateau d'entraînement jusqu'au bout dans le boîtier d'entraînement après avoir placé le SSD M.2 sur le plateau d'entraînement.

A: Assurez-vous de verrouiller le SSD M.2 avec le verrou M.2 réglable. Le couvercle du plateau ne se fermera pas correctement si le verrou M.2 n'est pas entièrement fixé. Si vous avez des difficultés à fixer le casier M.2 ou à fermer le couvercle, il se peut que le SSD M.2 que vous utilisez ne respecte pas l'épaisseur standard des SSD M.2, qui est inférieure à 1,5 mm de hauteur pour chaque côté avec une hauteur totale qui ne dépasse pas 3,8 mm. L'utilisation d'un SSD M.2 d'une épaisseur non standard entraînera une tension inadéquate sur le verrou M.2 et le couvercle du plateau et désalignera le connecteur M.2. Si vous rencontrez des problèmes pour insérer le plateau de disque dans le boîtier, arrêtez immédiatement l'opération et vérifiez l'épaisseur du disque pour vous assurer qu'il respecte l'épaisseur standard des SSD M.2 - moins de 1,5 mm de hauteur pour chaque côté et moins de 3,8 mm pour la hauteur totale.

Metal heat dissipation sticker



Remarque : Certains SSD M.2 utilisent un autocollant métallique de dissipation de la chaleur qui fait que l'épaisseur de chaque côté est supérieure à 1,5 mm. Enlever l'autocollant résoudra le problème, mais faites-le à vos risques et périls (cela pourrait annuler la garantie du SSD).



Le boîtier ICY DOCK est conçu pour être compatible avec les SSD M.2 d'épaisseur standard. Nous recommandons fortement de vérifier l'épaisseur du disque avant l'achat, et veuillez vous référer à la liste des SSD M.2 incompatibles ci-dessous pour plus d'informations :

SSD M.2 NVMe connus pour être incompatibles avec le boîtier ICY DOCK :




SSD M.2 SATA connus pour être incompatibles avec le boîtier ICY DOCK :




Veuillez nous contacter contact@icydock.fr si le problème persiste afin que nous puissions le résoudre au plus vite.

Cliquez ici pour signaler un SSD M.2 compatible/incompatible.
